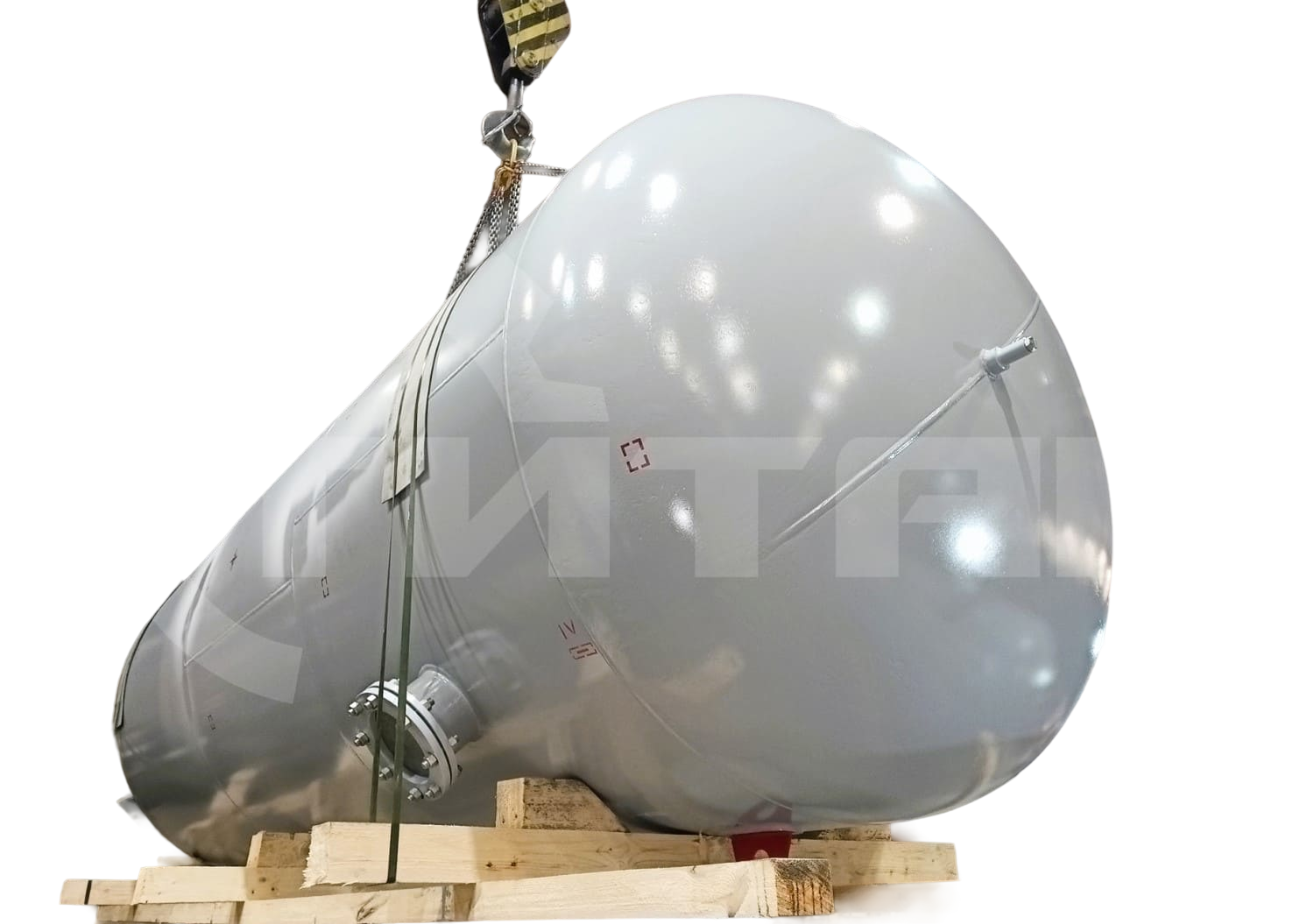

Вертикальный воздухосборник ВЭЭ-1-1-16-0,6-09Г2С

Завод ООО ТПП «Титан» (г. Пенза) проектирует и изготавливает вертикальные воздухосборники ВЭЭ-1-1-16-0,6-09Г2С. Обеспечиваем разработку РКД силами собственного конструкторского бюро и строгий УЗК-контроль сварных соединений.

09Г2С

Материальное исполнение

Вертикальный воздухосборник ВЭЭ-1-1-16-0,6-09Г2С

характеристики

описание

Опросный лист Запросить расчет

О проекте

Перед ООО ТПП "Титан" стояла задача разработать рабочую конструкторскую документацию (РКД) и изготовить вертикальный промышленный воздухосборник большой вместимости для нужд авиа-, судо- и машиностроения.

Оборудование предназначалось для проекта реконструкции одного из заводов республики Беларусь, ведущего строительство нового корпуса для увеличения мощностей.

Основное назначение аппарата — создание технологического запаса сжатого воздуха, эффективное демпфирование скачков давления в пневмосети и стабильное обеспечение производственных процессов.

Главная сложность проекта заключалась в расчете крупногабаритной конструкции под избыточное давление с жестким температурным режимом эксплуатации в условиях потенциального промерзания наружной стенки до -40 °С

Технические характеристики

Назначение аппарата Для хранения воздуха
Форма Цилиндрическая, вертикальный
Материальное исполнение 09Г2С
Вместимость, м³ 16
Температура рабочей среды, °С до +55
Расчетное давление, МПа 0,6
Допустимая рабочая температура стенки, °С от -40 до +55
Расчетный (назначенный) срок службы, лет 20
Наименование рабочей среды Воздух
Расчетная температура, °C плюс 100

Описание

Вертикальный воздухосборник ВЭЭ-1-1-16-0,6-09Г2С от производителя

Задача проекта и условия эксплуатации

Изготовление вертикального промышленного воздухосборника с целью создания запаса воздуха, сглаживания пульсаций и обеспечения работы пневмосистемы.

Инженерное решение ООО ТПП «Титан»

Конструктивные особенности и подбор материалов

Корпус выполнен в вертикальном исполнении из низколегированной стали 09Г2С, подходящей для работы при температурах от -40 до +55 °С. Параметры стенок рассчитаны под заданные эксплуатационные нагрузки.

Технологический цикл

Производственный процесс на заводе включает разработку РКД, сварочные работы, термообработку, гидравлические испытания и неразрушающий контроль (УЗК и капиллярная дефектоскопия) в собственной лаборатории. Консервация выполняется по ГОСТ 9.014-78.

Результат для заказчика

Аппарат изготовлен по ГОСТ 34347-2017 и ТР ТС 032/2013 для интеграции в пневмосистему завода-заказчика.

Рассчитать стоимость оборудования

Отправьте чертежи или ТЗ на расчет — инженеры ТПП «Титан» подготовят ТКП и свяжутся с вами

Аппарат изготовлен в соответствии:

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- Технического Регламента Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013).
Аппарат маркирован по ГОСТ 34347-2017.
Подготовка поверхности аппарата, сборочных единиц под консервацию произведена согласно ГОСТ 9.014-78
