Воздухосборник В-6,3-1400-0,8-09Г2С

Вертикальный воздухосборник В-6,3-1400-0,8-09Г2С со стабильными характеристиками сглаживания пульсаций давления

09Г2С

Материальное исполнение

Воздухосборник В-6,3-1400-0,8-09Г2С

характеристики

описание

Опросный лист Запросить расчет

О проекте

Перед ООО ТПП Титан стояла задача разработать рабочую конструкторскую документацию (РКД) и изготовить вертикальный промышленный воздухосборник для нужд предприятий химической промышленности.

Основное назначение аппарата — сглаживание пульсаций давления, хранение технологического запаса сжатого воздуха и обеспечение стабильной работы пневмосистем на производстве.

Главная сложность проекта заключалась в обеспечении эксплуатационной надежности конструкции в условиях экстремально низких температур. Технологические условия требовали от аппарата сохранения прочностных характеристик при минимально допустимой отрицательной температуре стенки до -50 °С и избыточном давлении среды.

Технические характеристики

Материальное исполнение 09Г2С
Наименование рабочей среды воздух
Рабочее давление, МПа 0,8
Вместимость, м³ 6,3
Температура рабочая, °С от -50 до +50
Минимально допустимая отрицательная температура стенки аппарата, в рабочих условиях, °С -50
Габаритные размеры, мм диаметр максимальный: 1416; длина: 1710; ширина: 1840; высота: 4600
Наружное покрытие грунт-эмаль

Описание

Решение

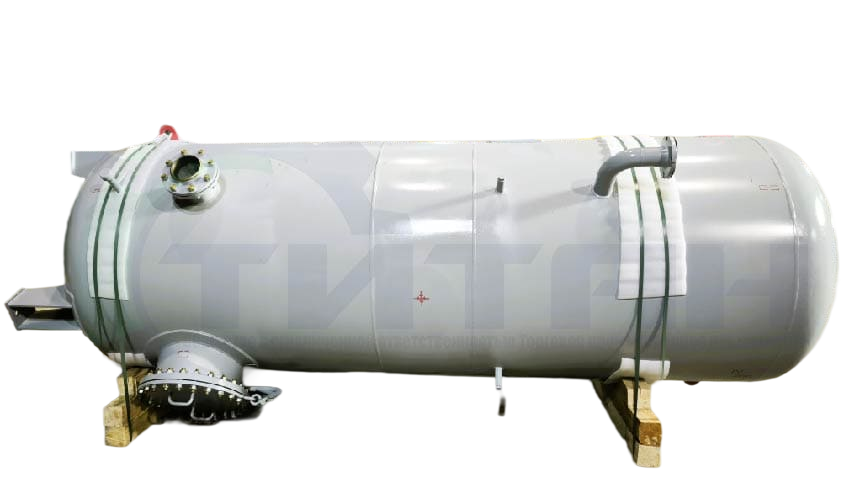

Завод спроектировал и выпустил вертикальный цилиндрический воздухосборник вместимостью 6,3 м³. Конструкция сосуда оптимизирована для проведения ответственных технологических процессов. Габаритные размеры емкости составили: максимальный диаметр — 1416 мм, длина — 1710 мм, ширина — 1840 мм, высота — 4600 мм. Наружная поверхность защищена покрытием грунт-эмаль, а подготовка поверхностей и сборочных единиц под консервацию выполнена строго по ГОСТ 9.014-78.

Материал изготовления

В качестве основного конструкционного материала было выбрано материальное исполнение 09Г2С. Данная марка низколегированной стали обладает повышенной хладостойкостью, что гарантирует безопасную работу аппарата под давлением в расчетном температурном диапазоне от -50 до +50 °С.

Принцип работы и конструктивные особенности

Рабочая среда (воздух) нагнетается в вертикальный корпус под рабочим давлением 0,8 МПа. За счет значительного внутреннего объема (6,3 м³) аппарат эффективно демпфирует скачки давления в пневмосети. Аппарат изготовлен в полном соответствии с требованиями ГОСТ 34347-2017 и ТР ТС 032/2013 («О безопасности оборудования, работающего под избыточным давлением»), а также промаркирован по ГОСТ 34347-2017. Поставка осуществлена в максимальной комплектации «под ключ», включающей клапан СППК, патрубок отвода сбросной среды, кран трехходовой, манометр, сильфонную трубку, накладки для приварки лестницы, ответные фланцы с крепежом и прокладками, а также комплект ЗИП.

Результат

Торговое промышленное предприятие «Титан» выполнило полный производственный цикл — от разработки РКД до финальных заводских испытаний и отгрузки готового изделия. Химическое предприятие получило сертифицированный вертикальный воздухосборник В-6,3-1400-0,8-09Г2С в сборе. Внедрение аппарата обеспечило безопасное накопление технологического запаса сжатого воздуха и гарантировало бесперебойную работу пневматических систем завода-заказчика.

Аппарат изготовлен в соответствии с требованиями:

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- Технического Регламента Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013).

Аппарат маркирован по ГОСТ 34347-2017

В комплект поставки входит:

- аппарат в собранном виде с комлектом ответных фланцев, крепежом и прокладками;
- клапан СППК;
- патрубок отвода сбросной среды;
- кран трехходовой;
- манометр;
- сильфонная трубка для манометра;
- накладки для приварки лестницы;
- комплект ЗИП-1 комплект прокладок на каждое фланцевое соединение.
