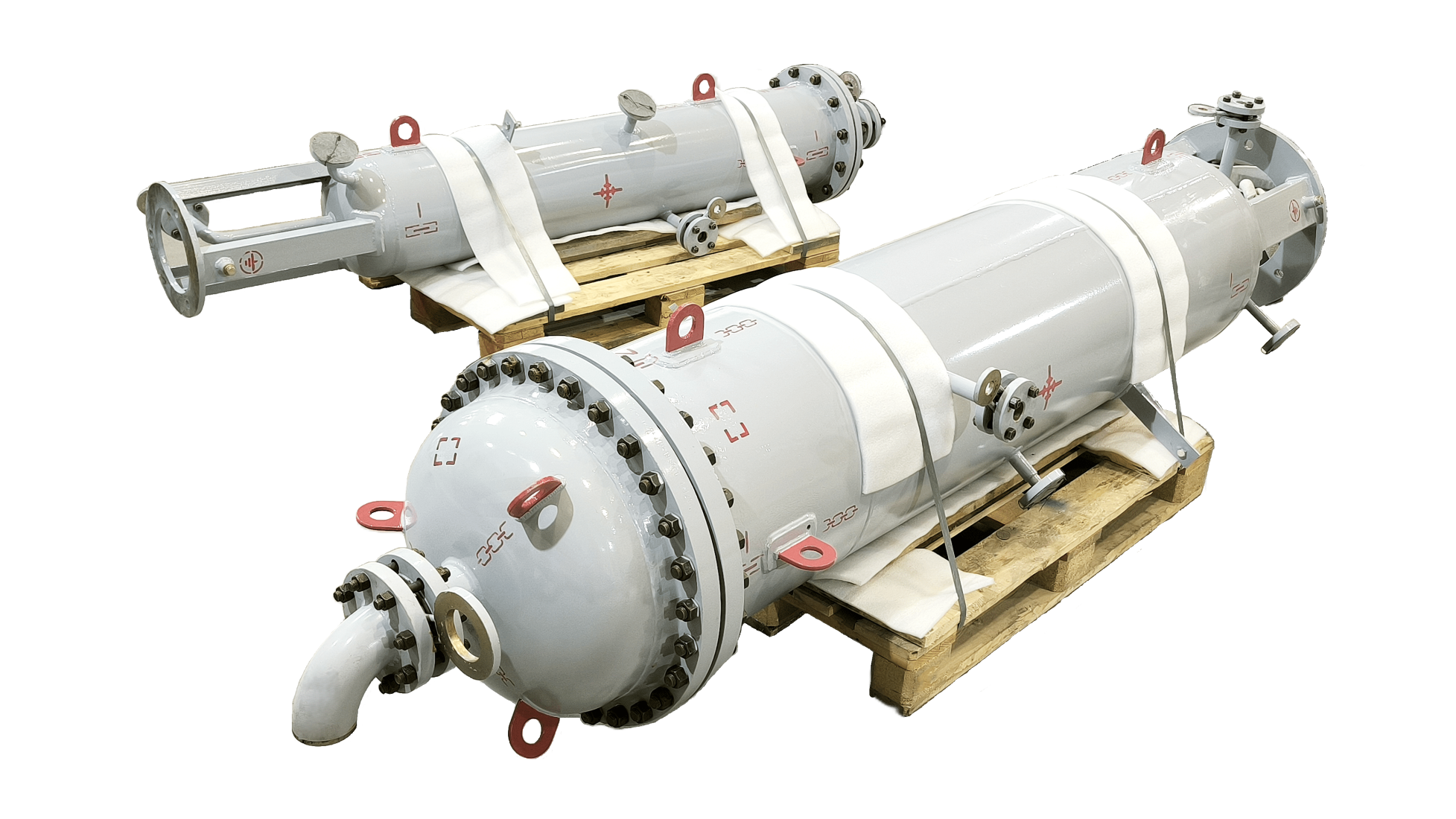

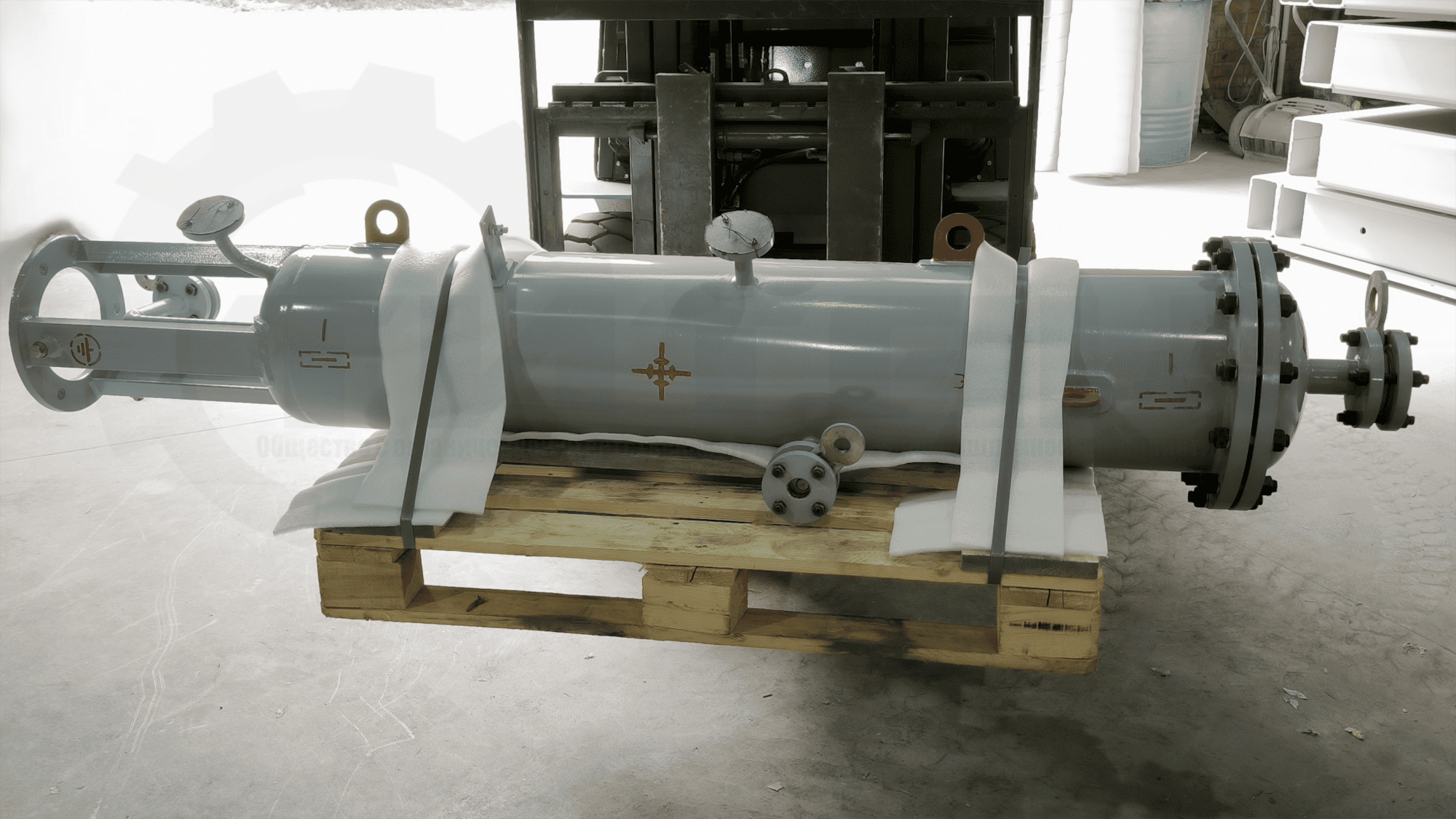

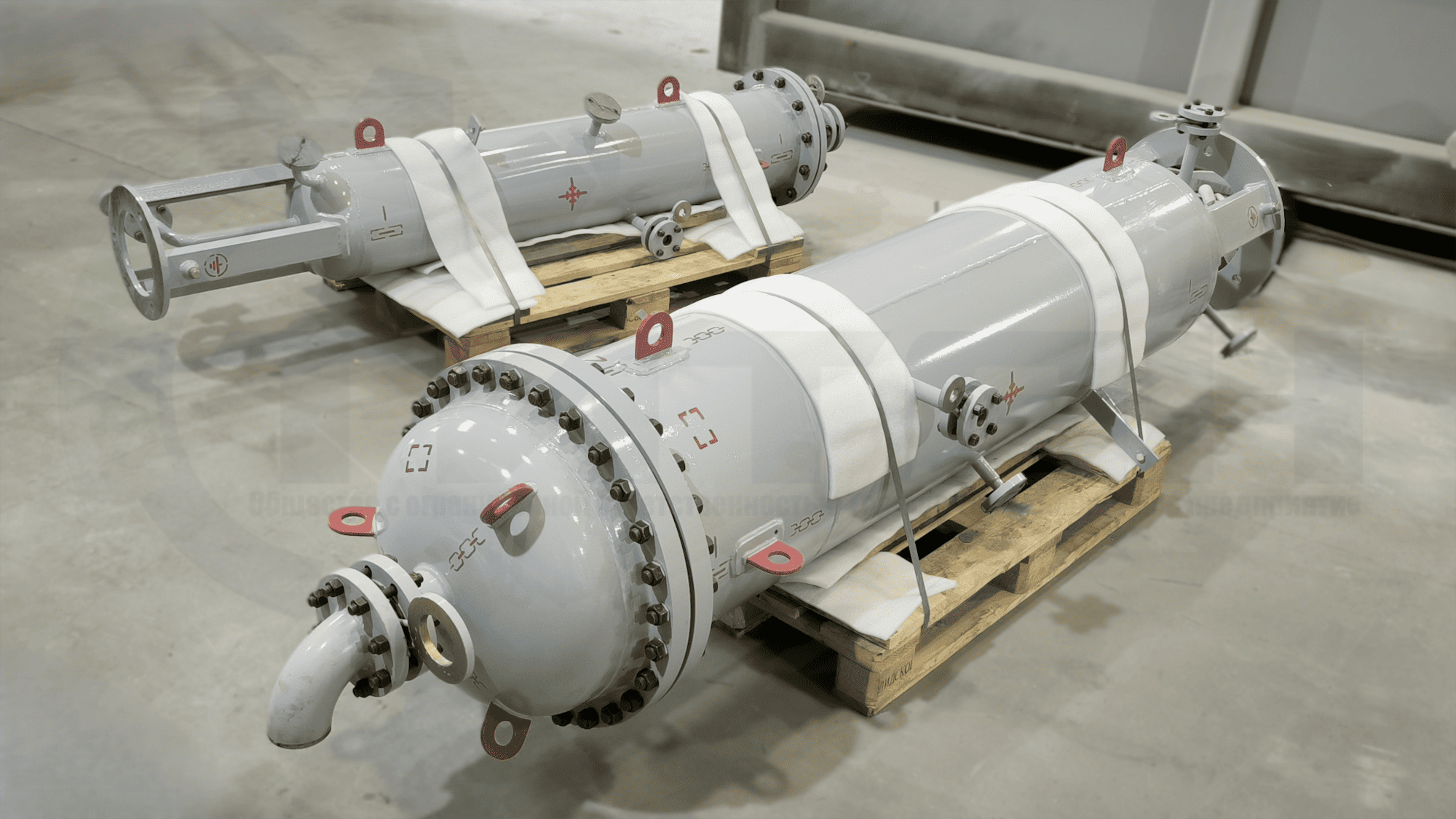

Сепаратор-влагоотделитель

Разработка рабочей конструкторской документации (РКД) и производство двух промышленных сепараторов-влагоотделителей, рассчитанных на разные технологические режимы работы с агрессивными углекислотными средами.

12Х18Н10Т

Материальное исполнение

Сепаратор-влагоотделитель

характеристики

описание

Опросный лист Запросить расчет

Этапы реализации проекта на мощностях ТПП «Титан»

В рамках проекта конструкторский отдел и производственный комплекс ООО ТПП «Титан» реализовали индивидуальные решения для двух технологических узлов
Основная сложность заключалась в высокой агрессивности рабочей среды.
При взаимодействии диоксида углерода (СО₂) с водой образуется угольная кислота (H₂CO₃), провоцирующая интенсивную коррозию.

Выбор и обработка материалов:

Применение коррозионно-стойкой титаносодержащей стали 12Х18Н10Т решило проблему агрессивного воздействия влажного углекислого газа.

Разница давлений и объемов

Сепаратор №2 работает под значительно большим давлением (1,7 МПа) по сравнению с Сепаратором №1 (0,35 МПа).
Это потребовало от конструкторов «Титан» проведения дифференцированных прочностных расчетов для определения оптимальной толщины стенок корпусов и подбора фланцевых соединений.

Наружная защита:

Для эксплуатации оборудования в условиях промышленной атмосферы завода наружные поверхности сосудов были защищены специализированной химостойкой эмалью в два слоя, что гарантирует надежную изоляцию от внешних факторов.

Производство велось в строгом соответствии с регламентами полного цикла предприятия:

Разработка РКД: Проектирование велось с нуля с учетом заданных соотношений газовой и жидкой фаз (68/32 и 83/17) для достижения максимальной эффективности сепарации потока.
Сборочно-сварочные операции: Высоколегированная сталь требует жесткого контроля теплопотери при сварке. Сварочные работы выполнялись аттестованными специалистами (НАКС).
Контроль качества: Оба аппарата прошли ультразвуковую дефектоскопию (УЗД) и стилоскопирование сварных соединений и финальные гидравлические испытания на прочность под давлением, превышающим рабочее.

Технические характеристики

Материальное исполнение Сталь 12Х18Н10Т
Рабочая среда Вода (32%), СO2 (68%) / Вода (17%), С02 (83%)
Рабочее давление 0,35 МПа / 1,7 МПа
Вместимость (общая) 0,122 м³ / 0,413 м³
Вместимость (накопительная) 0,061 м³/ 0,206 м³
Расчетная температура стенки +100 °C
Рабочий диапазон температур от +5 °C до +45 °C
Внутреннее покрытие Без покрытия
Наружное антикоррозийное покрытие Эмаль (серый цвет, в 2 слоя)

Описание

Аппарат изготовить в соответствии с требованиями:

ГОСТ 34347-2017,
ТУ 3615-001-44795561-2021,
ТР ТС 010/2011,
ТР ТС 032/2013.

Результат выполнения проекта

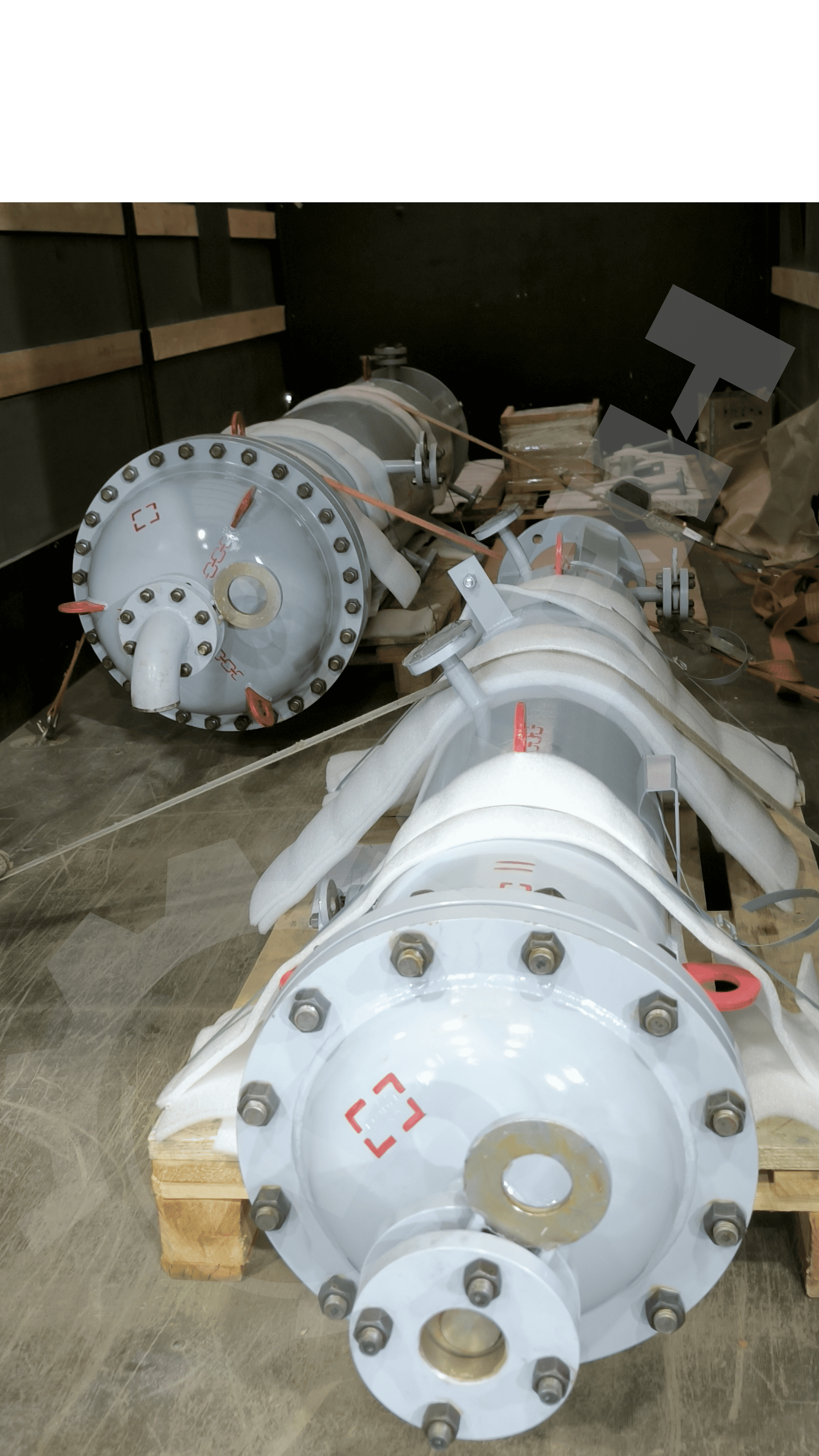

Комплекс сепараторов-влагоотделителей был сдан техническому надзору заказчика и отгружен на объект в установленные сроки.
Аппараты обеспечивают эффективное отделение капельной влаги из потока (CO₂), надежно защищая компрессорные линии и смежное оборудование от коррозии и гидроударов.
Расчетный срок службы сосудов составляет не менее 25 лет.
