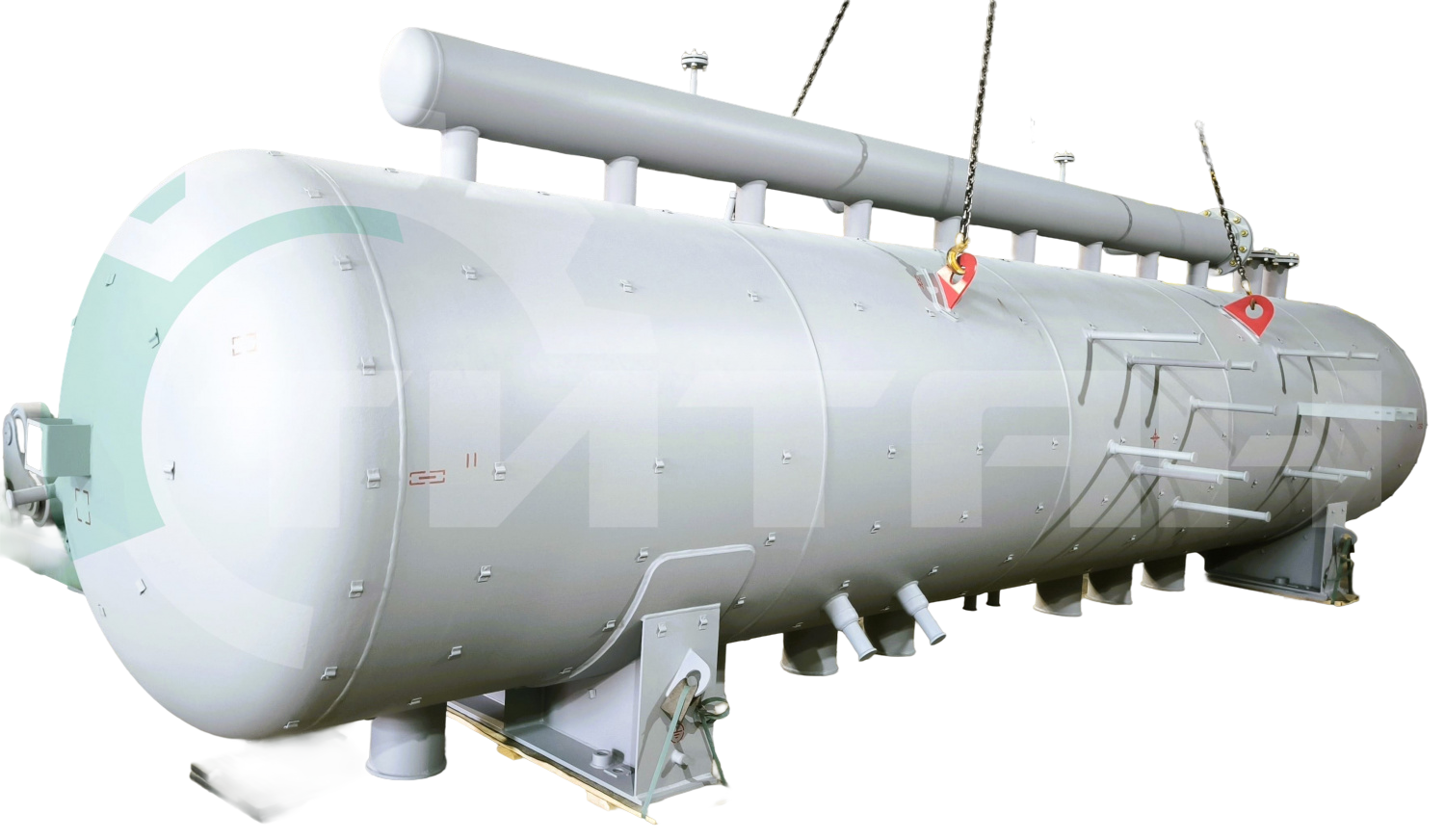

Барабан-сепаратор

Промышленный барабан-сепаратор со сложной системой внутренних устройств для металлургической отрасли

09Г2С-15

Материальное исполнение

Барабан-сепаратор

характеристики

описание

Опросный лист Запросить расчет

О проекте

Перед конструкторским отделом стояла задача разработать РКД и изготовить промышленный барабан-сепаратор для нужд предприятия металлургии.

Основное назначение аппарата — эффективная сепарация пара и поддержание гарантированного запаса воды для кессонов слоя печи в установках испарительного охлаждения.

Эксплуатация оборудования сопряжена с жесткими температурными нагрузками и стабильным давлением.

Главная сложность проекта заключалась в необходимости интеграции множества инженерных узлов внутри одного корпуса для обеспечения непрерывной подачи питательной воды даже в случае кратковременного прекращения ее внешней подачи.

Технические характеристики

Материальное исполнение Основной материал: 09Г2С-15; Крепежные изделия: Ст. 40Х
Наименование рабочей среды горячая вода, водяной пар, питательная вода
Назначение аппарата для сепарации пара и обеспечения запаса водой кессонов слоя печи
Максимальная температура нагрева обшивки 194 °C
Рабочее давление, МПа 1,3
Вместимость, м³ 13,74

Описание

Решение

Завод разработал РКД и изготовил горизонтальный цилиндрический аппарат, внутри которого смонтирована развитая система внутренних устройств. Конструктивная схема включает в себя отбойники, специализированные карманы и распределительные коллекторы. Назначение внутренних элементов — гашение кинетической энергии входящего потока и многоступенчатое отделение водяного пара от жидкой фазы.

Материал изготовления

Для обеспечения надежности в качестве основного конструкционного материала было выбрано материальное исполнение 09Г2С-15. Данная марка стали обладает повышенной стойкостью к температурному старению и сохраняет пластические свойства при работе под давлением.

Принцип работы и конструктивные особенности

Рабочая среда (горячая вода, водяной пар, питательная вода) поступает в аппарат под рабочим давлением 1,3 МПа. Внутри корпуса за счет системы отбойников и коллекторов происходит разделение фракций. Отделенный водяной пар отводится через верхние патрубки, а горячая вода аккумулируется в нижней части, создавая технологический резерв. Расчетная максимальная температура нагрева обшивки аппарата составляет 194 °C.

Результат

Торговое промышленное предприятие «Титан» выполнило полный цикл работ от разработки рабочей конструкторской документации (РКД) до финальных испытаний готового изделия. Предприятие- заказчик получил надежный барабан-сепаратор из стали 09Г2С-15, полностью укомплектованный внутренними устройствами. Итогом проекта стало обеспечение стабильной и безопасной работы системы испарительного охлаждения печи с защитой от аварийной остановки подачи воды.

Аппарат изготовлен в соответствии с требованиями:

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- ТР ТС 010/2011 "О безопасности машин и оборудования";
- ФНП "Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением";
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением";
- ТУ 3615-001-44795561-2021 "Аппараты емкостные. Технические условия"
