Расширитель периодической продувки

При проектировании аппарата заложены повышенные требования к износостойкости, так как рабочая среда находится под постоянным воздействием температурных перепадов и абразивного износа.

08Х13

Обечайка внутренняя

О проекте

Особенности и инженерные решения проекта

Защита от эрозии и коррозии: Пароводяная смесь подается в аппарат на высокой скорости, что вызывает кавитационный и эрозионный износ стенок. Для защиты основного корпуса (из стали 09Г2С) была спроектирована внутренняя обечайка из высоколегированной жаропрочной стали 08Х13. Это существенно продлевает общий ресурс службы сосуда.
Долговечность конструкции: Благодаря точному подбору материалов и строгому контролю сварных соединений, расчетный срок эксплуатации аппарата составляет 40 лет.
Комплексный подход: ТПП «Титан» обеспечило полный цикл: от разработки рабочей конструкторской документации (РКД) до финальных гидравлических испытаний готового изделия и отправки оборудования заказчику.

Технические характеристики

Температура рабочая, °C 100
Внутренний объем, м³ 15,7
Расчетый срок службы аппарата, лет 40
Рабочее давление, МПа 0,002
Особенности конструкции обечайка внутренняя 08Х13
Материальное исполнение 09Г2С
Наименование рабочей среды пароводяная смесь

Описание

Расширитель периодической продувки — это критически важное емкостное оборудование, предназначенное для сбора, разделения и частичного охлаждения пароводяной смеси, поступающей из систем продувки котлов. Проект реализован силами собственного конструкторского отдела и производственного комплекса ТПП «Титан».

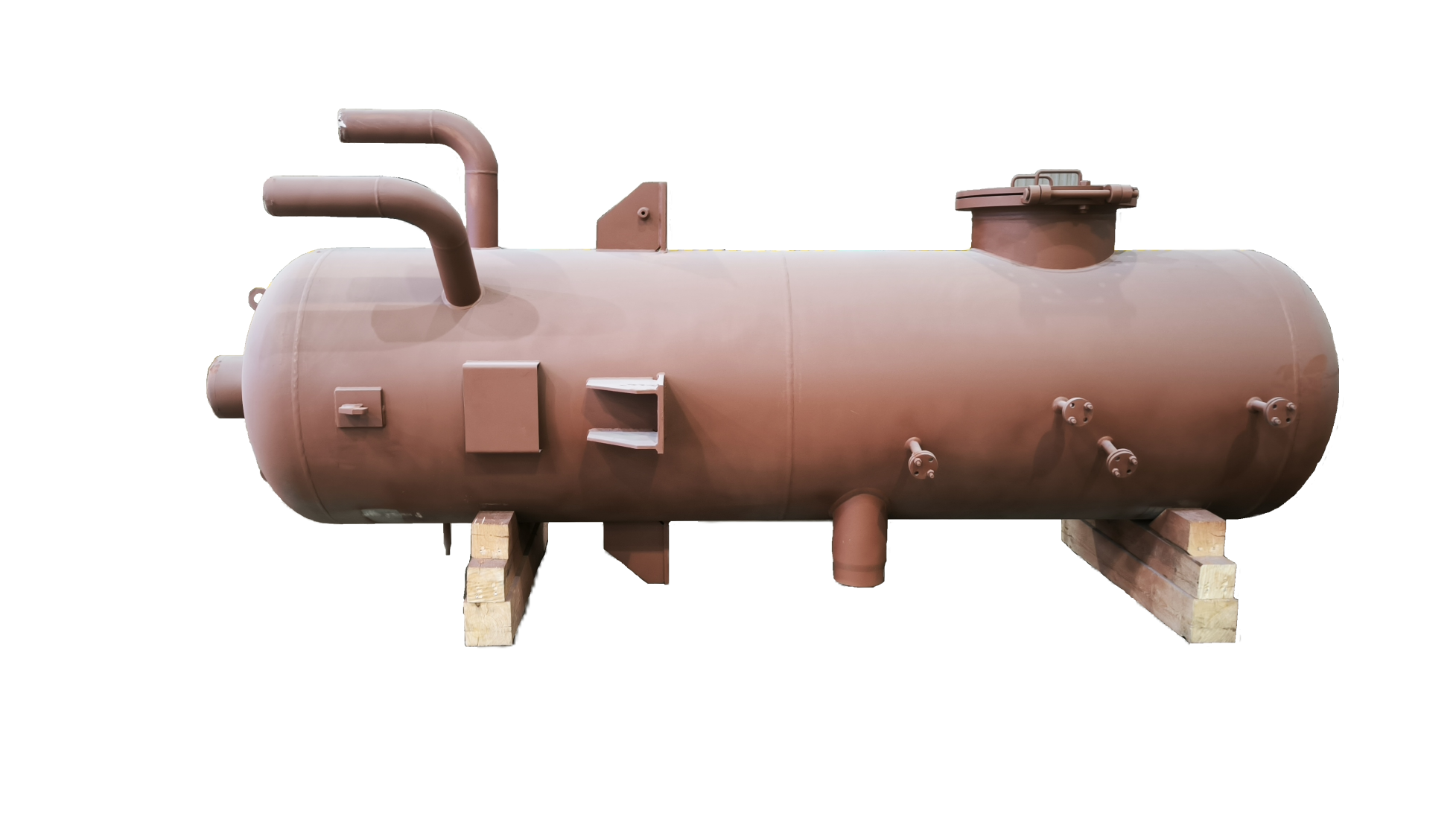

Расширитель периодической продувки производства ТПП «Титан» представляет собой вертикальный или горизонтальный сварной цилиндрический сосуд под давлением с эллиптическими днищами, предназначенный для приема, сепарации и утилизации тепла высокотемпературных продувочных вод.

Назначение и использование на производстве

В процессе работы паровых котлов в их водяном объеме постепенно увеличивается концентрация растворенных солей и шлама. Если их не удалять, на поверхностях нагрева образуется накипь, ухудшается теплоотдача и котел может выйти из строя. Для очистки воды производится периодическая продувка — сброс загрязненной воды из нижних точек барабанов или коллекторов котла.
Поскольку продувочная вода находится под высоким давлением и имеет температуру, близкую к температуре насыщения (свыше 100 °C), ее нельзя сбрасывать напрямую в дренаж или канализацию. Расширитель периодической продувки используется как буферная и разделительная емкость.

Основные сферы применения:

ТЭЦ, ТЭС и ГРЭС: В составе систем непрерывной и периодической продувки паровых котлов высокого и среднего давления.
Промышленные котельные: На крупных заводах для очистки котловой воды и возврата тепла в цикл.
Нефтеперерабатывающие и химические заводы: В технологических схемах, где используются паропроизводящие установки и контуры утилизации тепла.
Металлургические и химические комбинаты.

Физико-химические процессы внутри оборудования

При попадании продувочной воды в расширитель происходят следующие последовательные процессы:

[Ввод продувочной воды] ──> [Падение давления] ──> [Вскипание воды]
                                                         │
                             ┌───────────────────────────┴───────────────────────────┐
                             ▼                                                       ▼
                [Сепарация: пар (наверх)]                               [Охлаждение: вода (вниз)]
                             │                                                       │
                             ▼                                                       ▼
                [В теплообменники / деаэратор]                          [В барботер / дренаж]

Дросселирование и расширение (вскипание):
Высокотемпературная вода из котла поступает в расширитель, где поддерживается значительно меньшее давление (0,002 МПа). Из-за резкого падения давления вода мгновенно вскипает. Происходит разделение на две фракции: вторичный пар (пар вскипания) и котловую воду.
Центробежная сепарация:
Как правило, ввод смеси осуществляется тангенциально (по касательной к стенке сосуда). За счет центробежной силы капли тяжелой загрязненной воды прижимаются к стенкам и стекают вниз, а легкий сухой пар поднимается вверх. Именно в зоне ввода установлена внутренняя защитная обечайка из стали 08Х13, которая принимает на себя разрушительный ударный поток.
Утилизация тепла (рекуперация):
- Пар из верхней части расширителя направляется в деаэратор или теплообменники для подогрева сырой подпиточной воды. Это позволяет вернуть тепло обратно в систему и сэкономить топливо котельной.
- Сепарированная вода собирается в нижней части РПП и направляется в охладители продувки (для подогрева химически очищенной воды) или отводится в барботажный бак/дренаж для безопасного сброса в канализацию при допустимой температуре.
