Расширитель непрерывной продувки

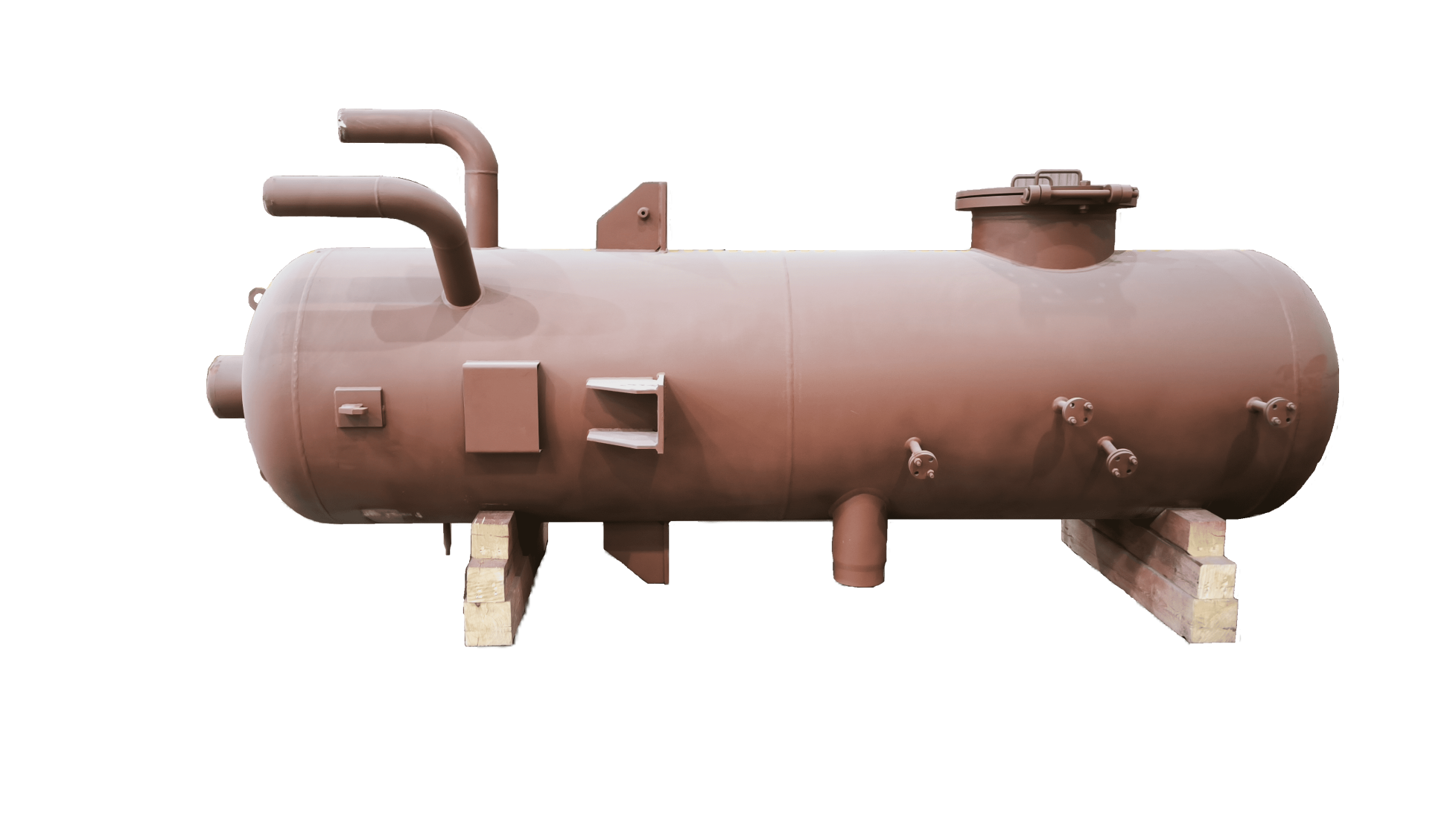

Расширитель непрерывной продувки РНП объемом 2,5 м³ со встроенной внутренней обечайкой из стали 08Х13 для защиты от коррозии

08Х13

Обечайка внутренняя

Расширитель непрерывной продувки

характеристики

описание

Опросный лист Запросить расчет

О проекте

Конструкторское и производственное подразделения ТПП «Титан» реализовали проект по разработке РКД и изготовлению расширителя непрерывной продувки (РНП) внутренним объемом 2,5 м³.

Оборудование предназначено для непрерывного отвода, сепарации и утилизации тепла высокотемпературных продувочных вод из верхнего барабана паровых котлов на объектах теплоэнергетики.

Сложность проекта заключалась в необходимости обеспечить непрерывную и безопасную работу вертикального сосуда в условиях избыточного расчетного давления 0,55 МПа и высокой рабочей температуры среды, достигающей +162 °C. Технологическая среда (пароводяная смесь) подается в аппарат на высокой скорости, что создает экстремальные эрозионные риски для целостности корпуса

Технические характеристики

Наименование рабочей среды пароводяная смесь
Материальное исполнение 09Г2С
Особенности конструкции обечайка внутренняя 08Х13
Температура рабочая, С 162
Внутренний объем, м3 2,5
Расчетый срок службы аппарата, лет 40
Рабочее давление, МПа 0,55

Описание

Конструктивные особенности и физика процессов

Установка работает в непрерывном режиме, обеспечивая эффективное разделение сред за счет физических процессов дросселирования и центробежной силы:

Защита от эрозии (сталь 08Х13): Высокотемпературная пароводяная смесь вводится в расширитель тангенциально (по касательной к стенке корпуса). Возникающий при этом мощный вихревой поток и капли шлама вызывают сильнейший эрозионный износ. Внутренняя рубашка (обечайка) из стали 08Х13 принимает на себя этот удар, полностью защищая несущий корпус из стали 09Г2С от сквозного истирания.
Процесс сепарации: При попадании смеси в емкость происходит резкое падение давления до 0,55 МПа. Вода мгновенно вскипает, образуя пар. За счет центробежного вращения тяжелые капли загрязненной воды отбрасываются на стенки и стекают вниз, а чистый осушенный пар поднимается к верхнему патрубку.
Энергоэффективность: Выделенный пар направляется в общестанционный деаэратор для подогрева подпиточной воды, возвращая тепловую энергию в цикл котельной и снижая расход топлива. Горячая сепарированная вода из нижней части отводится в теплообменники (охладители продувки) или дренажную систему.

Результат

Завод ТПП «Титан» осуществил полный цикл производства и отгрузил заказчику готовый аппарат РНП объемом 2,5 м³. Оборудование позволило повысить КПД котельной установки за счет возврата тепловой энергии в цикл и снижения расхода топлива. Заказчик получил надежный промышленный аппарат с назначенным расчетным сроком службы 40 лет

Применяемость оборудования

Расширители непрерывной продувки объемом 2,5 м³ являются базовым решением систем повышения КПД и энергоэффективности на объектах следующих отраслей:

Теплоэнергетике (ТЭЦ, ГРЭС, котельные): Для очистки верхнего барабана паровых котлов от избыточной концентрации солей без остановки оборудования.
Нефтегазовой и химической промышленности: В составе технологических линий с собственными парогенерирующими установками и замкнутыми контурами утилизации тепла.
Тяжелое машиностроение.
