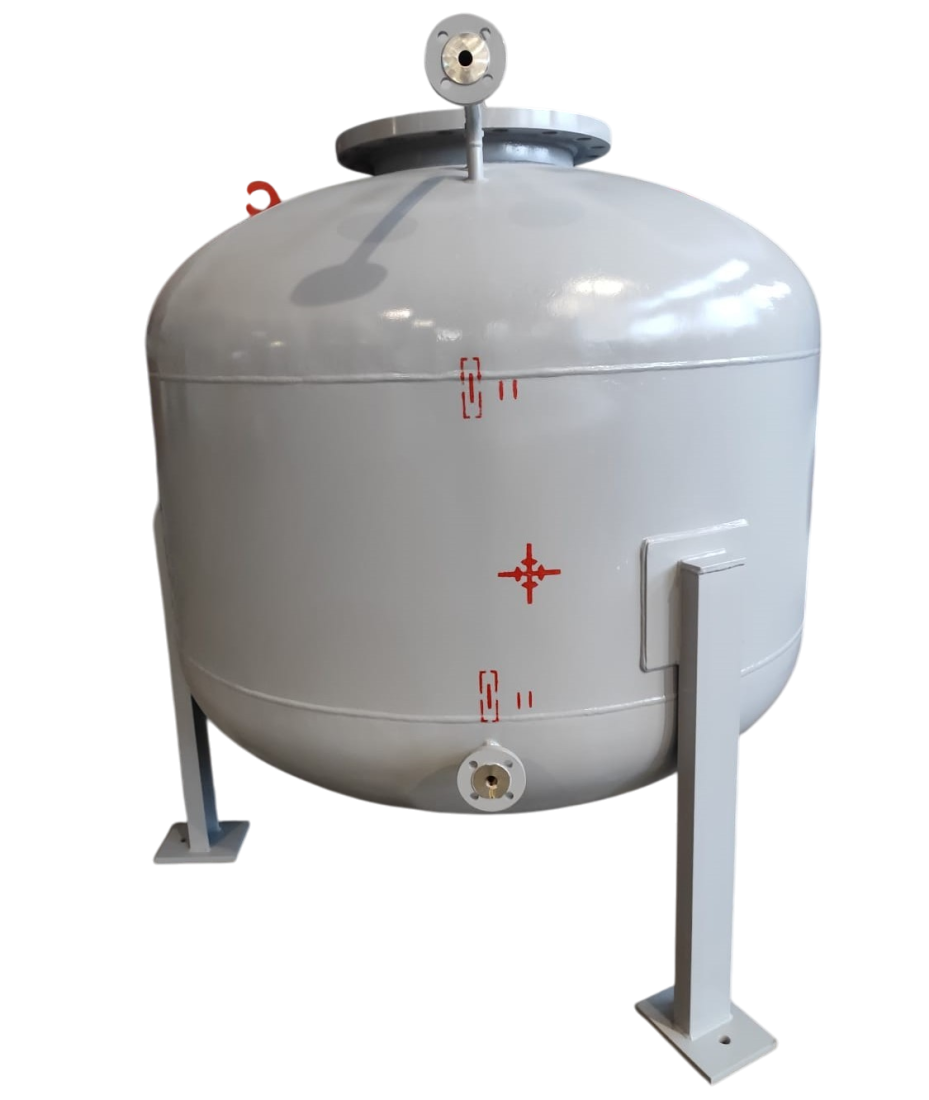

Бак напорный объемом 1,6 м³

Промышленный напорный бак объемом 1,6 м³ из высоколегированной аустенитной стали 12Х18Н10Т для систем пожаротушения

12Х18Н10Т

Корпус выполнен из высоколегированной аустенитной нержавеющей стали

Бак напорный объемом 1,6 м³

характеристики

описание

Опросный лист Запросить расчет

О проекте

Производственное предприятие ООО ТПП «Титан» (г. Пенза) успешно реализовало проект по проектированию и изготовлению специализированного емкостного оборудования — промышленного напорного бака полезной вместимостью 1,64 м³.

Аппарат спроектирован для работы в составе технологических систем, а также автоматических систем пожаротушения на объектах химической, газовой и нефтегазовой промышленности.

Главная сложность проекта заключалась в необходимости обеспечить контролируемое хранение и оперативную подачу рабочих сред под высоким избыточным давлением в условиях постоянного контакта с коррозионно-активными веществами.

Технические характеристики

Наименование аппарата Бак напорный
Полезная вместимость 1,64 м³
Рабочее давление 1 МПа
Внутренний диаметр 1400 мм
Толщина стенки / днища 6 мм / 6 мм
Рабочий температурный диапазон от +5°C до +50°C
Назначенный срок службы 30 лет
Материальное исполнение 12Х18Н10Т (AISI 321) опоры Ст3
Наименование рабочей среды Пенообразователь для тушения пожаров, азот, сжатый воздух

Описание

Решение

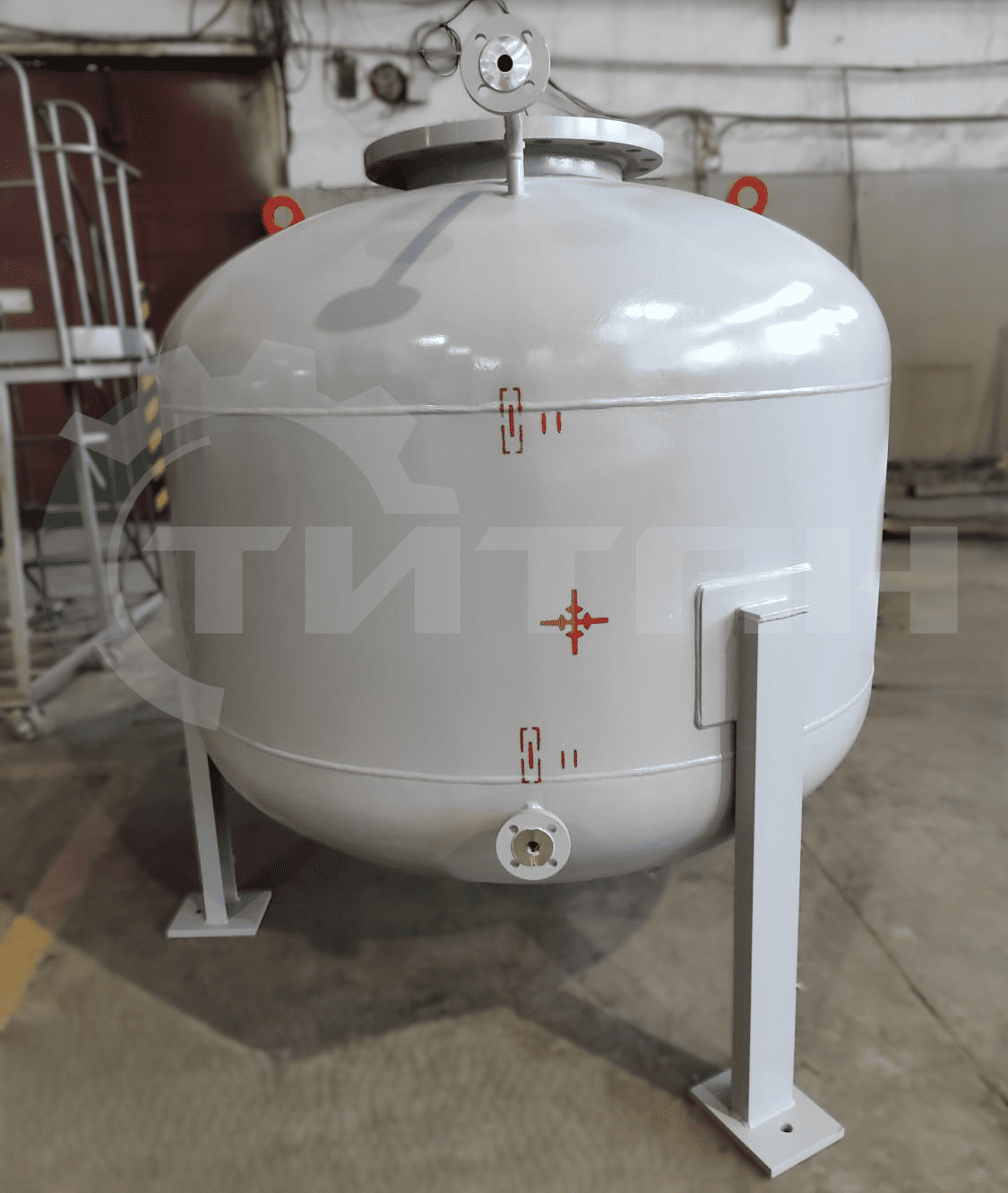

Инженеры завода разработали вертикальный напорный бак с толщиной стенок и днища 6 мм и диаметром 1400 мм, полностью изготовленный в рамках полного цикла предприятия с внесением в ГИСП.

Особенности выбора материала

Корпус выполнен из нержавеющей стали 12Х18Н10Т для коррозионной стойкости, а опоры — из углеродистой стали Ст3 для оптимизации нагрузок.

Принцип работы

Конструкция рассчитана на давление 1 МПа и температуры от +5 до +50 °C для работы с пенообразователями, азотом и сжатым воздухом. Полную техническую информацию можно найти в источнике.

Результат

Завод ТПП «Титан» выполнил полный цикл работ в Пензе, от разработки РКД до испытаний, отгрузив надежный напорный бак со сроком службы 30 лет.

Преимущества реализации от ТПП «Титан»

Полный цикл производства: Завод обладает компетенциями в разработке рабочей конструкторской документации (РКД) и обратном инжиниринге.
Стандарты качества: Вся продукция предприятия сертифицирована, соответствует строгим промышленным регламентам и внесена в Государственную информационную систему промышленности (ГИСП).
