Ремонт подогревателя высокого давления

Ремонт-восстановление змеевика подогревателя высокого давления (ПВД) с 55-летней историей эксплуатации

Ст.20

Материальное исполнение

Ремонт подогревателя высокого давления

характеристики

описание

Опросный лист Запросить расчет

Задачи проекта

Проведение комплекса работ по реинжинирингу (обратному инжинирингу) и восстановлению трубной системы нестандартного теплообменникиа силами конструкторского бюро и производственных цехов ООО ТПП «Титан» (г. Пенза)

Технические характеристики

Материальное исполнение Ст.20
Наименование рабочей среды Питательная вода
Рабочее давление, кгс/см² 185
Пробное давление при изготовлении, кгс/см² 240
Температура расчетная, °C 225
Размер трубы теплообменной, мм (наружный диаметр х толщина стенки) D32x4

Описание

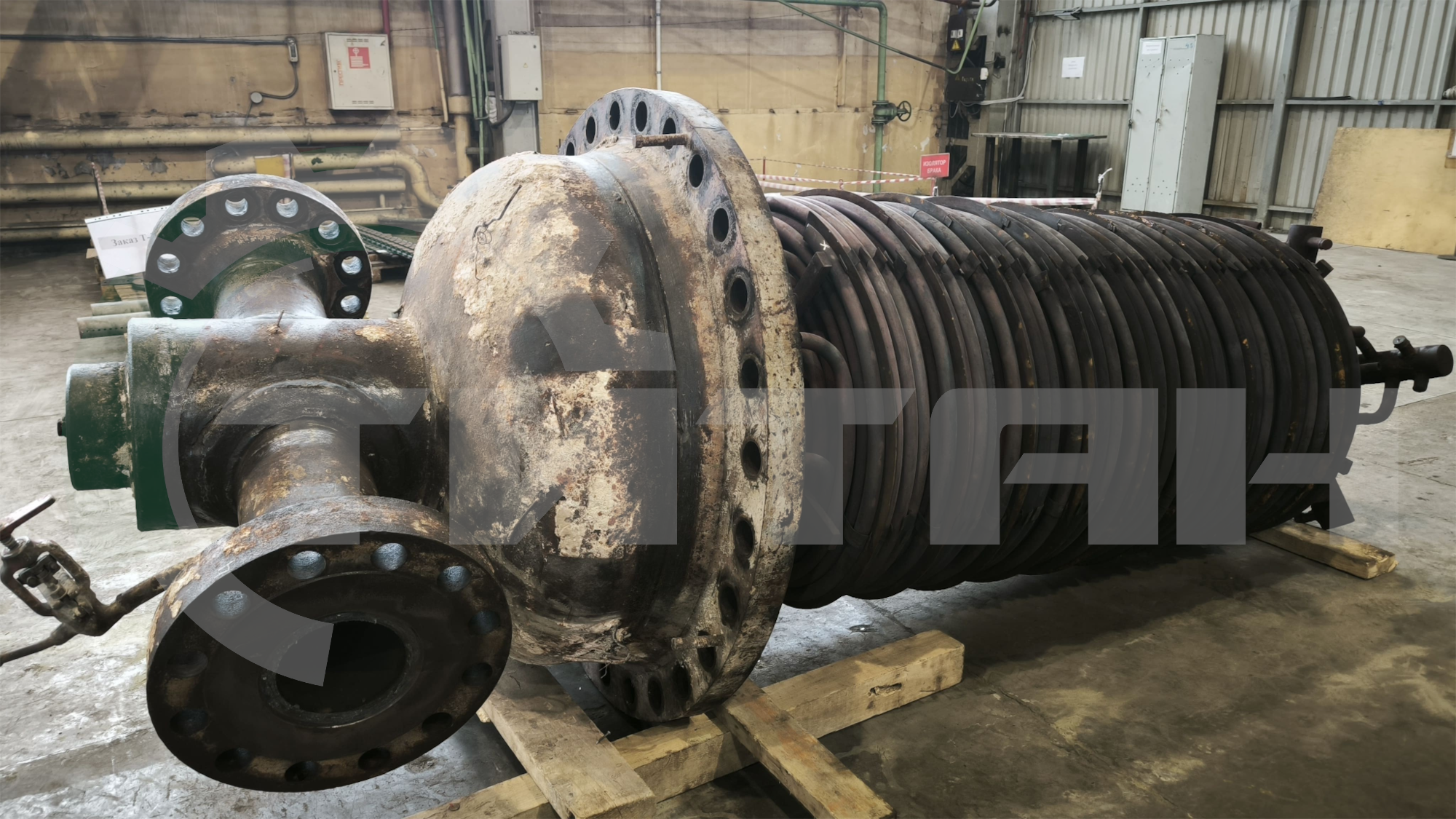

Базовый элемент теплообменника (оригинальный змеевик) был изготовлен в 1971 году.

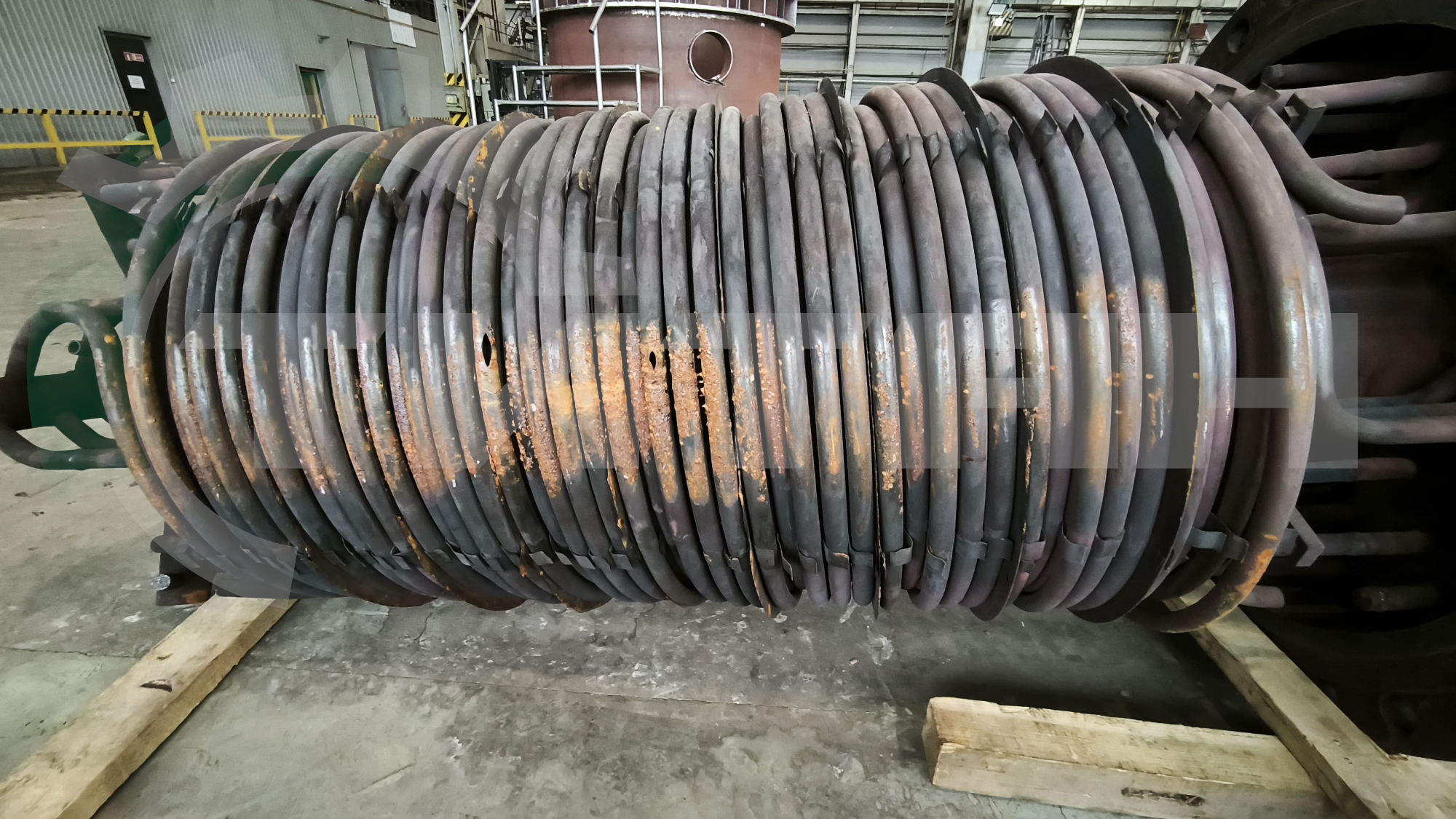

За более чем полувековой период непрерывной эксплуатации узел подвергся критическому износу, усталости металла и коррозионным деформациям.
Наши конструкторы разработали новую рабочую конструкторскую документацию (РКД). Была полностью восстановлена точная геометрия змеевика, рассчитаны оптимальные радиусы гибов и шаги навивки труб для обеспечения первоначальных теплообменных характеристик аппарата.

Производство и сборочно-сварочные работы

Гибка и формовка: На специализированных трубогибочных станках предприятия была выполнена прецизионная формовка новых элементов змеевика.
Сварка НАКС: Сборка и стыковка трубной системы производились силами аттестованных сварщиков (НАКС), что гарантирует максимальную прочность швов при экстремальных эксплуатационных нагрузках.
Интеграция узлов: Проведена замена змеевика, восстановлены опорные элементы и дистанционирующие перегородки змеевикового блока.

Испытания и контроль безопасности

Поскольку подогреватели высокого давления работают в условиях жестких температурных циклов, отремонтированный блок прошел многоступенчатую проверку качества:

контроль сварных соединений неразрушающими методами;
финальные гидравлические испытания на прочность и плотность на испытательном стенде «Титан» под избыточным давлением, превышающим рабочие параметры.

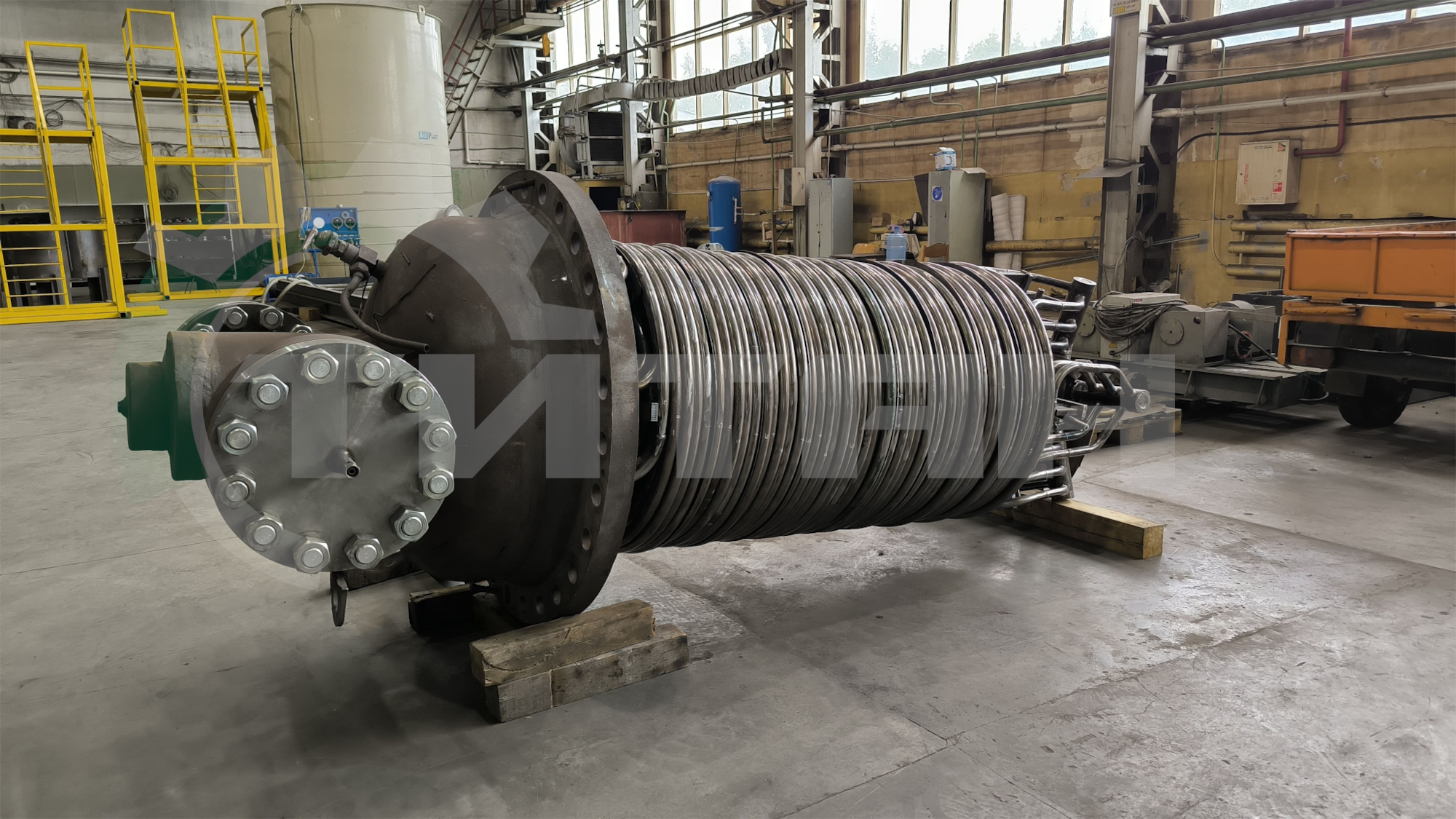

Результат выполнения проекта

Специалисты ООО ТПП «Титан» успешно выполнили сложнейший проект по ремонту-восстановлению уникального промышленного оборудования. Благодаря применению современных методов металлообработки и обратного инжиниринга:

Срок службы подогревателя высокого давления увеличен еще на 15–20 лет эксплуатации.
Экономия бюджета: Заказчик избежал капитальных затрат на полную замену теплообменного агрегата, покупку нового корпуса и масштабную переделку подводящих коммуникаций.
Сроки: Работы выполнены в соответствии с согласованным графиком, что минимизировало время технологического простоя предприятия.
