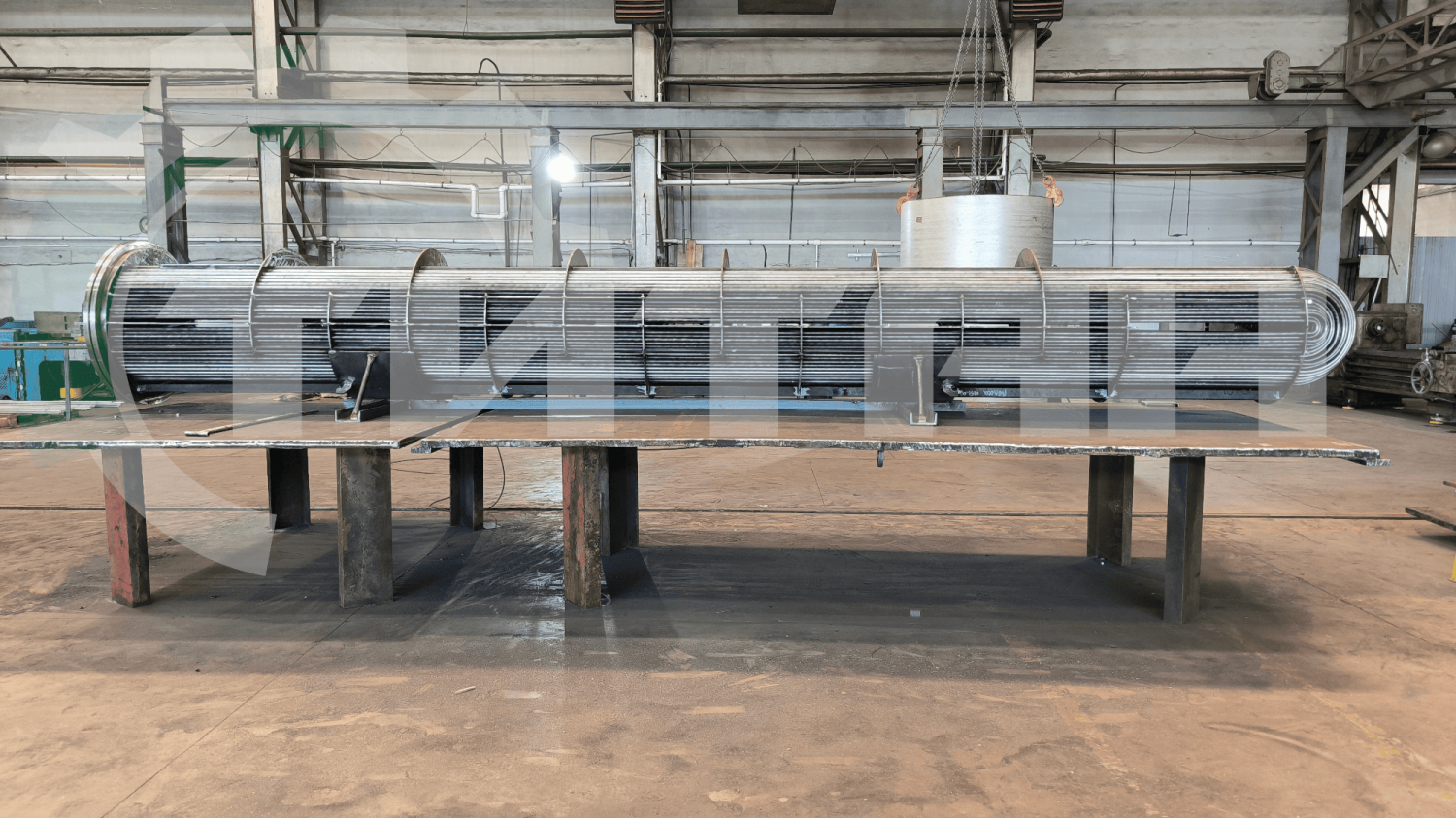

Трубный пучок

Предназначен для эффективной передачи тепла между рабочими средами при давлении до 2,5 МПа с использованием двухходовой схемы и хладостойкого материального исполнения.

Трубный пучок

характеристики

описание

Запросить расчет

Преимущества использования трубных пучков

Использование трубных пучков обеспечивает ряд преимуществ перед традиционными методами теплопередачи:
- Высокая эффективность передачи тепла благодаря большой площади контакта поверхностей.
- Возможность компактного размещения большого количества труб в ограниченном пространстве.
- Легкость очистки и обслуживания благодаря модульному исполнению конструкций.
- Долговечность и надежность при правильной эксплуатации.

Технические характеристики

Рабочее давление (трубное пространство) 1,0 МПа
Рабочее давление (межтрубное пространство) 2,5,0 МПа
Число ходов 2
Поверхность теплообмена 190 кв м
Материалы основных элементов сталь 09Г2С-15/ сталь 20

Описание

Описание изделия
Трубный пучок — специализированная конструкция, предназначенная для теплообмена в различных технологических процессах промышленных предприятий. Данный элемент широко применяется в системах отопления, охлаждения, кондиционирования воздуха, химической промышленности, энергетике и нефтеперерабатывающей отрасли.

Основные конструктивные элементы
Трубный пучок состоит из нескольких ключевых компонентов:
- Теплообменные трубы: Основной рабочий элемент, обеспечивающий передачу тепла между теплоносителями.
- Корпус: Обеспечивает герметичность конструкции и защищает теплообменные трубки от внешних воздействий.
- Распределительные камеры: Распределяют поток жидкости равномерно по всей поверхности трубок.
- Опорные конструкции: Фиксируют трубный пучок внутри аппарата и обеспечивают равномерность нагрузки.

Конструктивная схема
Типичная схема трубного пучка представляет собой систему параллельно расположенных труб, заключенных в общий корпус. Потоки теплоносителей движутся навстречу друг другу либо перекрестно, обеспечивая эффективный теплообмен.

Материалы изготовления
Материалы выбираются исходя из условий эксплуатации и свойств рабочих сред. Для теплообменных труб часто используются следующие материалы:
- Нержавеющая сталь
- Углеродистая сталь
- Медь
- Латунь
- Алюминий
Выбор материала зависит от агрессивности среды, температуры, давления и других факторов.

Применение в промышленности
Трубные пучки находят широкое применение в различных отраслях промышленности:
- Энергетика: Теплообменники электростанций, паровых котлов.
- Химическая промышленность: Реакторы, колонны дистилляции.
- Нефтепереработка: Охладители нефти и нефтепродуктов.
- Металлургия: Печи нагрева металла, системы охлаждения оборудования.
- Пищевая промышленность: Стерилизаторы, пастеризаторы продуктов питания.

Трубный пучок является важным элементом многих технологических процессов, обеспечивающим эффективную передачу тепла и поддержание заданных температурных режимов. Правильный выбор материалов, соблюдение технических характеристик и грамотная эксплуатация позволяют значительно повысить производительность и экономичность промышленного производства.
