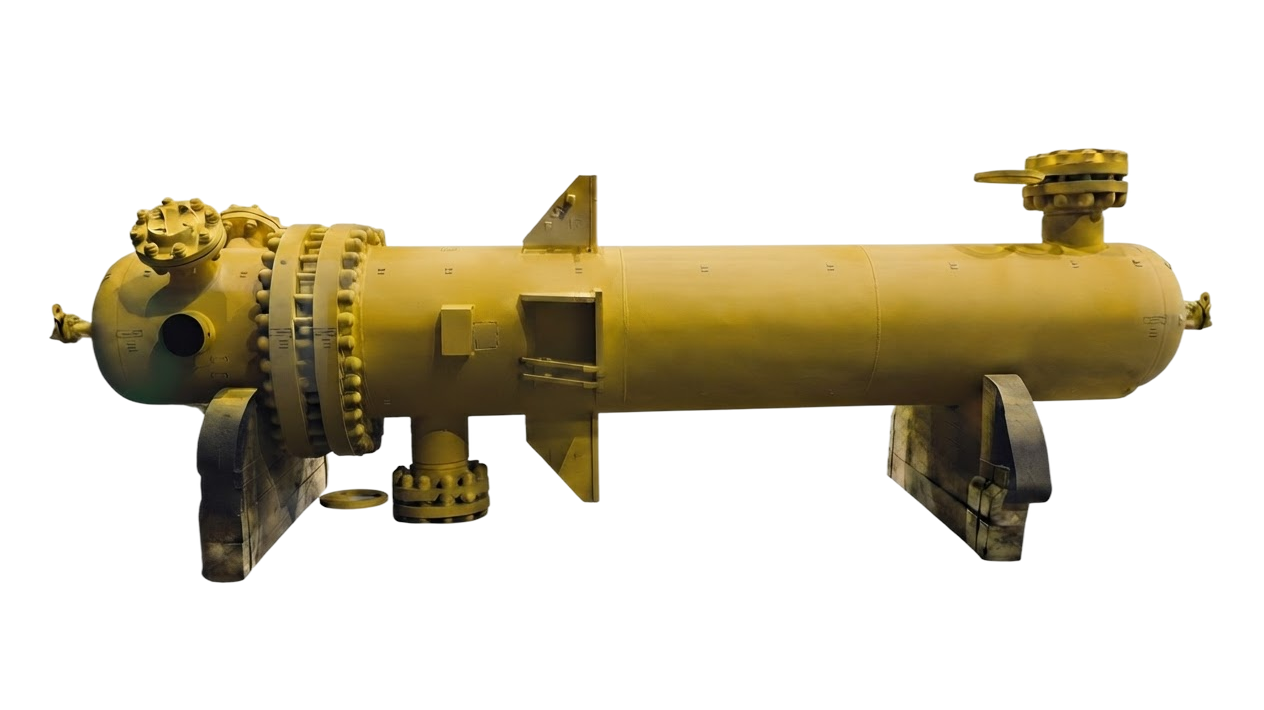

Теплообменники АТ-1, тип 600ТУ-1,6-5,3-М1/20Г-3 и АТ-2, тип 700ТУ-1,6-12,0-М1/20Г-3

Надежные кожухотрубчатые теплообменники из коррозионно-стойкой стали, спроектированные для эффективного и безопасного охлаждения высокочистого этилена под давлением со сроком службы не менее 25 лет.

характеристики

описание

Запросить расчет

Аппарат изготовлен в соответствии с требованиями:

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические требования";
- ГОСТ 31842-2012 "Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования";
- Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности оборудования, работающего под избыточным давлением".

Технические характеристики

Основной материал 09Г2С-6
Решетка, теплообменные трубы 12Х18Н10Т
Диаметр трубной решетки АТ-2 880 мм
Толщина трубной решетки АТ-2 120 мм

Описание

Отправка двух теплообменников нашим партнерам.
Газ этилен:
- этилен 99,9% об.;
- метан+этан не более 0,1% об.;
- пропилен не более 0,005% об.;
- ацетилен не более 0,001% об.;
- CO не более 0,0005% об.;
- СО2 не более 0,001% об.;
- О2 не более 0,0002% об.;
- метанол не более 0,001% об.;
- вода не более 0,001% масс.;
- диеновые углеводороды (пропадиена и бутадиена) не более 0,0005% об.;
- сера не более 1 мг/м³;
- аммиак не более 0,0001% масс.
Теплообменник АТ-1, тип 600ТУ-1,6-5,3-М1/20Г-3

Назначение аппарата:
Охлаждение газа 1й ступени компримирования
Рабочее давление в пространстве, МПа (кгс/см2):
режим работы №1: 3,2/0,63
режим работы №2: 4/0,63
Назначенный срок службы, лет: не менее 25
Поверхность теплообмена, м 2: 138,4

Теплообменник АТ-2, тип 700ТУ-1,6-12,0-М1/20Г-3
Назначение аппарата:
Охлаждение газа после компримирования
Рабочее давление в пространстве, МПа (кгс/см 2): 1,36/0,63
Рабочая температура на входе,С: 112/25
Назначенный срок службы, лет: не менее 25
Поверхность теплообмена, м 2: 138,4
