Теплообменник по типу 450ТНГ-М8/20Г-4-6

Кожухотрубный теплообменник 450ТНГ-М8/20Г-4-6 из стали 12Х18Н10Т для коррозионно-активных сред

12Х18Н10Т

Материальное исполнение

Импортозамещение в действии: изготавливаем теплообменники по индивидуальным параметрам

Перед инженерами ООО ТПП «Титан» была поставлена задача разработать РКД и изготовить промышленный кожухотрубный теплообменный аппарат по типу 450ТНГ-М8/20Г-4-6.

Оборудование предназначено для эксплуатации в сложных технологических условиях — в коррозионно-активных средах, при температурах (до 90 °С) и в условиях вакуума.

Основная сложность проекта заключалась в необходимости точной адаптации аппарата под присоединительные габариты импортного аналога (размеры фланцев и патрубков) по европейским стандартам, так как типовые российские аналоги не подходили для существующей технологической линии. Требовалось провести полный пересчет всех элементов конструкции с интеграцией в российские нормативные документы без потери исходной производительности.

Технические характеристики

Расчетное давление межтрубное пространство, Мпа -0,008/ 0,04
Расчетное давление трубное пространство, Мпа 0,6
Температура расчетная межтрубное пространство, °С 90
Температура расчетная трубное пространство, °С 70
Диаметр внутренний, мм 457
Длина аппарата, мм 4000
Материальное исполнение ст.12Х18Н10Т
Наименование рабочей среды воздух / вода
Вместимость, м³ 0,435/0,225
Число ходов 6
Тип соединения труб с трубной решеткой сварка с развальцовкой, тип С1Р4-2

Описание

Решение

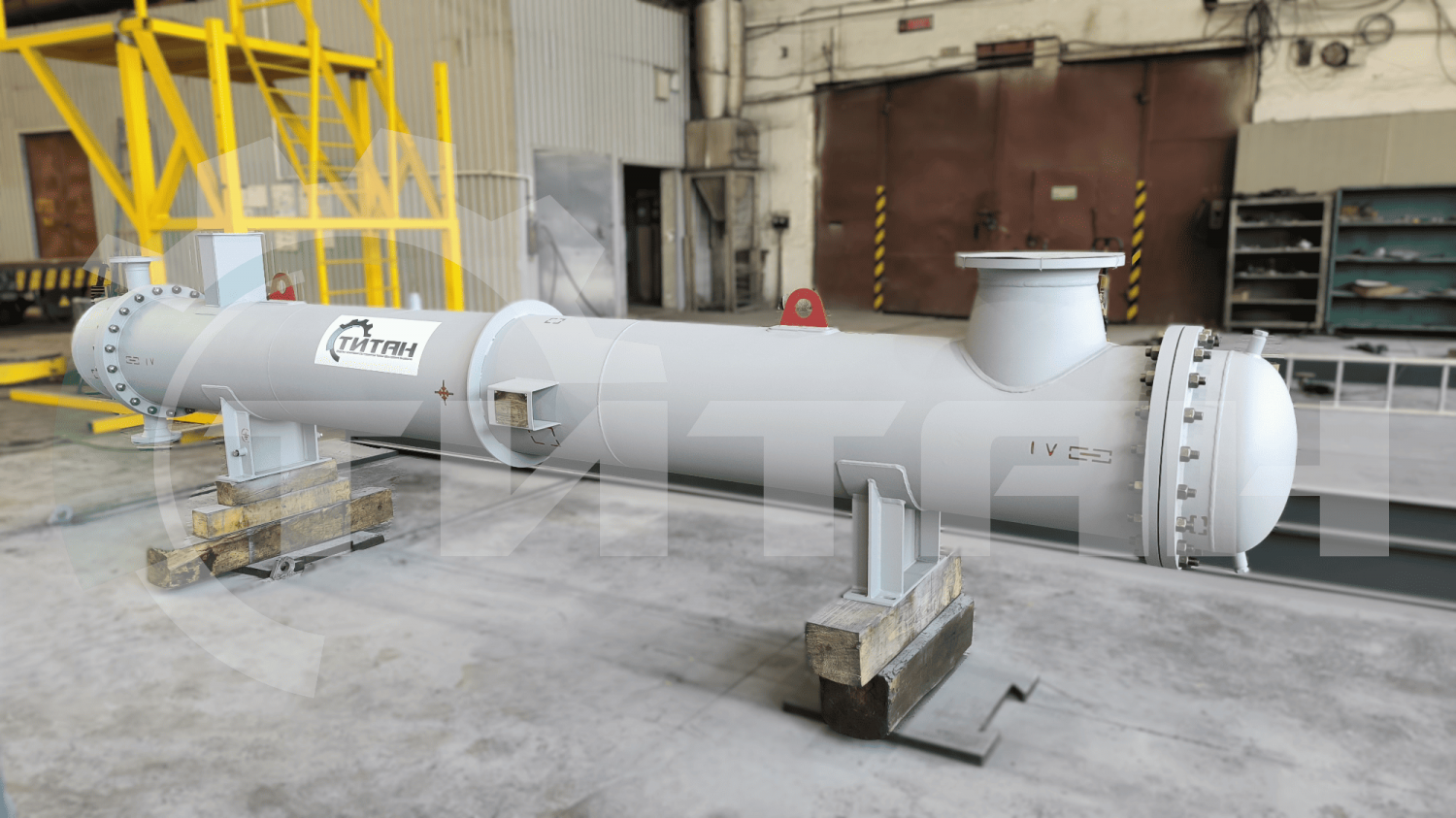

Специалисты завода выполнили полный комплекс работ «под ключ» — от разработки рабочей конструкторской документации (РКД) до финальных испытаний. Конструктивная схема аппарата представляет собой горизонтальный кожухотрубный теплообменник со строгим соблюдением геометрии зарубежного образца.

Материал изготовления

Для обеспечения надежной работы в условиях постоянного контакта с коррозионно-активными веществами выбрано высокометаллоемкое материальное исполнение — нержавеющая сталь марки 12Х18Н10Т. Этот материал обладает повышенной стойкостью к межкристаллитной коррозии и сохраняет механическую прочность в заданном температурном диапазоне.

Принцип работы и конструктивные особенности

Аппарат осуществляет эффективную передачу тепла между разделенными средами в условиях значительного перепада давления. Расчетное давление в трубном пространстве составляет 0,6 МПа при расчетной температуре 70 °С. Межтрубное пространство рассчитано на работу под вакуумом и давлением в диапазоне от -0,1 до 0,04 МПа при температуре рабочей среды до 90 °С. Потоки сред оптимизированы для достижения максимального коэффициента теплопередачи при заданных габаритах.

Результат

Завод ООО ТПП «Титан» (г. Пенза) успешно реализовал проект в рамках программы импортозамещения. Готовый кожухотрубный теплообменник прошел полный цикл заводских испытаний, подтвердивших герметичность и прочность узлов. Приемка изделия представителем заказчика подтвердила абсолютное соответствие геометрических размеров техническому заданию, что гарантирует беспроблемный монтаж оборудования на штатное место без остановки и переделки производственной линии.

Столкнулись с необходимостью заменить зарубежный теплообменник? Компания ООО ТПП «Титан» предлагает надёжное отечественное решение — разработаем и изготовим оборудование, которое полностью закроет ваши потребности.

Реальная история из практики

Недавно мы успешно реализовали сложный проект в рамках программы импортозамещения. К нам обратился партнёр с нестандартной задачей: требовалось создать теплообменник, соответствующий европейским стандартам по размерам фланцев и патрубков. Типовые российские аналоги в этой ситуации не подходили.

Как мы решили задачу

Мы провели комплексную работу, обеспечив:

пересчёт всех элементов с адаптацией к российским нормативным документам и стандартам — без потери производительности;
полный цикл производства — от прочностного расчёта до изготовления и испытаний;
гарантированную надёжность готового оборудования.

Обратная связь от заказчика

При приёмке изделия представитель клиента подтвердил: все размеры строго соответствуют техническому заданию. Это обеспечит беспроблемный монтаж нового теплообменника на место импортного аналога.
«Для нас этот проект — новый вызов и доказательство того, что мы можем выходить далеко за рамки стандартных технических решений, — комментирует главный конструктор ООО ТПП „Титан“ Дмитрий Плотников. — Мы не просто производим оборудование, мы закрываем проблемы наших клиентов и открываем для них новые возможности для развития без зависимости от импорта».
