Теплообменник 273-ТКГ-1,6-М1/20Г-2-У-И

Изготовление горизонтального кожухотрубного теплообменника 273-ТКГ с линзовым компенсатором для защиты от температурных деформаций

300

Температура рабочая, °C

Теплообменник 273-ТКГ-1,6-М1/20Г-2-У-И

характеристики

описание

Опросный лист Запросить расчет

О проекте

Задача:

Разработка РКД и изготовление горизонтального кожухотрубного теплообменника модели 273-ТКГ-1,6-М1/20Г-2-У-И для нужд предприятий химической промышленности. Аппарат предназначен для подогрева воды паром.
Ключевая сложность проекта заключалась в экстремальных условиях эксплуатации и существенной разнице температур рабочих сред, достигающей 220 °C. В трубном пространстве циркулирует пар под давлением 1,57 МПа с температурой 300 °C, а в межтрубном — вода под давлением 0,6 МПа с температурой 80 °C. Данный температурный градиент требовал обязательной компенсации тепловых удлинений кожуха во избежание разрушения конструкции.

Технические характеристики

Материальное исполнение сталь 17Г1С
Поверхность теплообмена, м² 9,8
Наименование рабочей среды трубное: пар, межтрубное: вода
Рабочая температура среды, С, вход трубное: 300, межтрубное: 80
Размер трубы терлообменной, мм (наружный диаметр х толщина стенки) D20х2
Количество труб теплообменных, шт. 68
Расчетный (назначенный) срок службы аппарата, лет 10
Рабочее давление, МПа трубное: 1,57, межтрубное: 0,6

Описание

Решение:

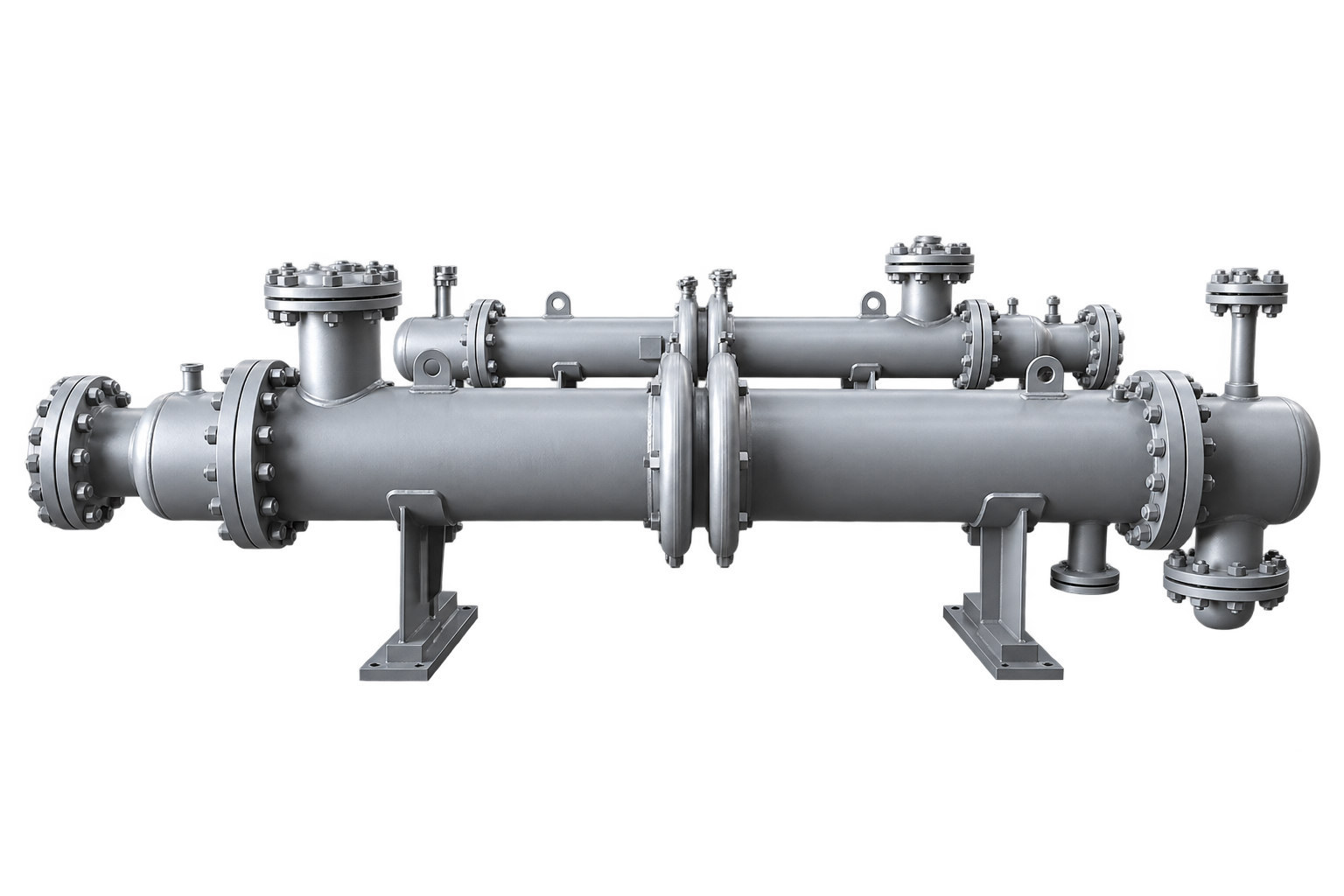

Аппарат выполнен в горизонтальном исполнении с жестким трубным пучком из 68 теплообменных труб диаметром 20х2 мм. Основной конструктивной особенностью стало интегрирование многолинзового компенсатора непосредственно на кожух аппарата. Компенсатор рассчитан на сохранение гибкости и герметичности в течение всего назначенного 10-летнего срока службы.

Выбор материала:

Для обеспечения прочности конструкции, устойчивости к деформациям и долговечности при работе со стационарным паром высокого давления в качестве основного конструкционного материала использована низколегированная конструкционная сталь 17Г1С и качественная углеродистая сталь 20.

Принцип работы:

Теплообменник работает по принципу непрерывного поверхностного теплообмена. Пар высокого давления (300 °C) подается в трубное пространство, нагревая стенки пучка. Вода (80 °C) движется в межтрубном пространстве, забирая тепловую энергию. Возникающая из-за разности температур линейная деформация пучка и кожуха компенсируется за счет сжатия или расширения волн линзового компенсатора, что исключает появление опасных изгибающих и срезающих напряжений в узлах крепления трубных решеток

Результат:

Теплообменник модели 273-ТКГ-1,6-М1/20Г-2-У-И спроектирован, изготовлен и поставлен в полном соответствии с техническим заданием. Компенсатор на кожухе обеспечивает надёжную работу аппарата при значительной разнице температур (220 °C между трубным и межтрубным пространствами), а материальное исполнение из стали 20 гарантирует долговечность при работе с паром под давлением 1,57 МПа в течение всего назначенного срока службы.

Изготовлен в соответствии с требованиями:

ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением";
ТР ТС 010/2011 "О безопасности машин и оборудования";
ГОСТ 31842-2012 "Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования".
