Подогреватель хвостовых газов с Z-образным пучком

Оборудование предназначено для эффективного нагрева неочищенных хвостовых газов за счет тепла очищенного газового потока в производстве азотной кислоты.

характеристики

описание

Запросить расчет

Аппарат изготовлен в соответствии с требованиями:

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- ГОСТ 31842-2012 "Нефтяная и газовая промышленность. Кожухотрубчатые теплообменники. Технические требования.",
- ФНП "Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением";
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением".
- ТР ТС 010/2011 "О безопасности машин и оборудования";

Технические характеристики

Корпус 09Г2С
Трубный пучок Z-образный ст.20
Наименование рабочей среды Трубное пространство: хвостовой газ (NO, NO2 , N2 , O2 ), Межтрубное: очищенный хвостовой газ (N2 , Н2O )
Рабочая температура среды трубное: вход 115. . .170, межтрубное: 350. . .408
Вместимость, м 3 6,3, 28/7
Поверхность теплообмена, м 2 653
Рабочее давление, МПа трубное: 0,8, межтрубное: 0,006

Описание

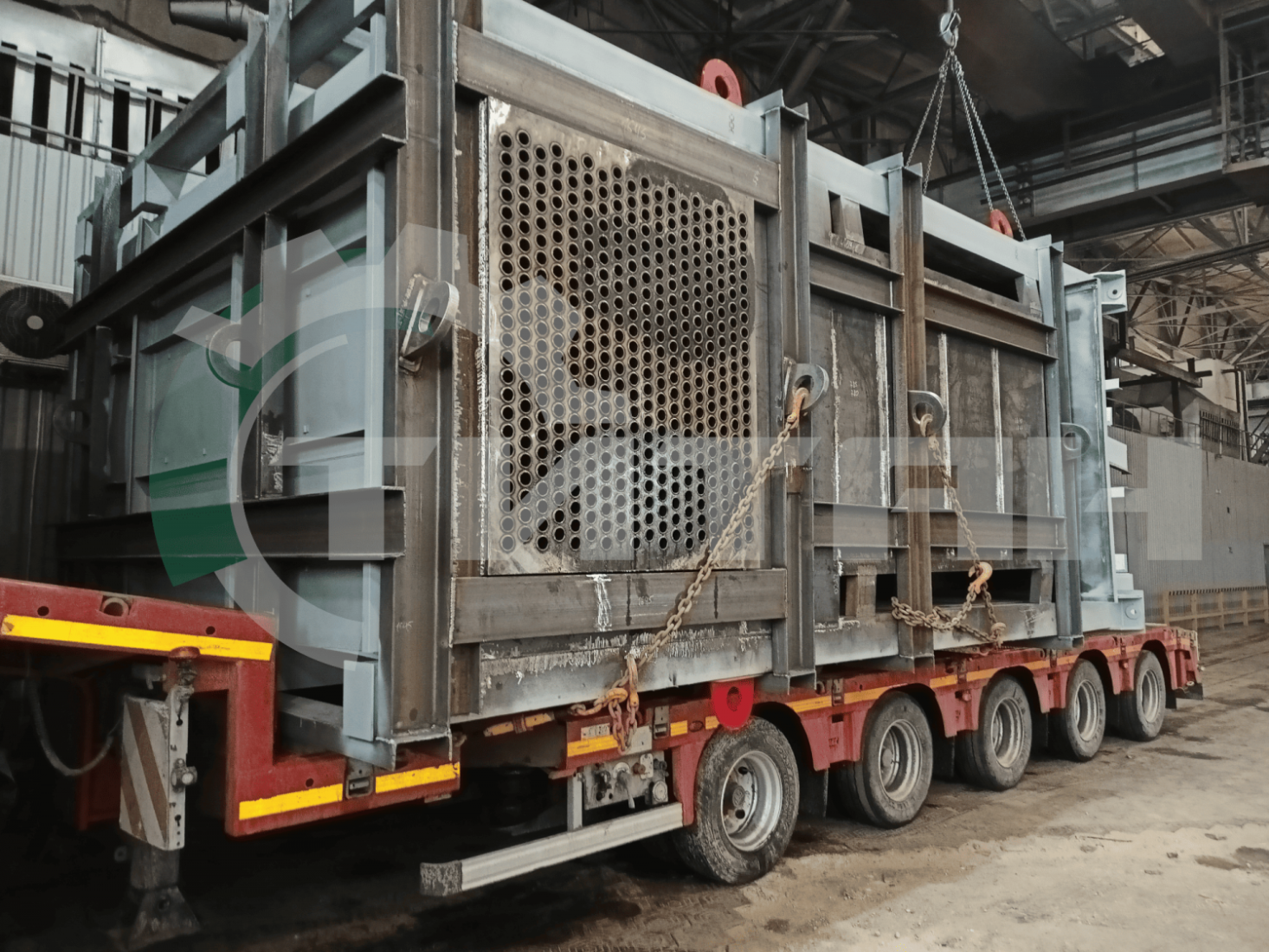

Отправили нашим партнерам подогреватель хвостовых газов с нестандартным Z- образным пучком.
Назначение аппарата:
Подогрев неочищенных хвостовых газов очищенными хвостовыми газами в производстве азотной кислоты в агрегатах УКЛ-7
