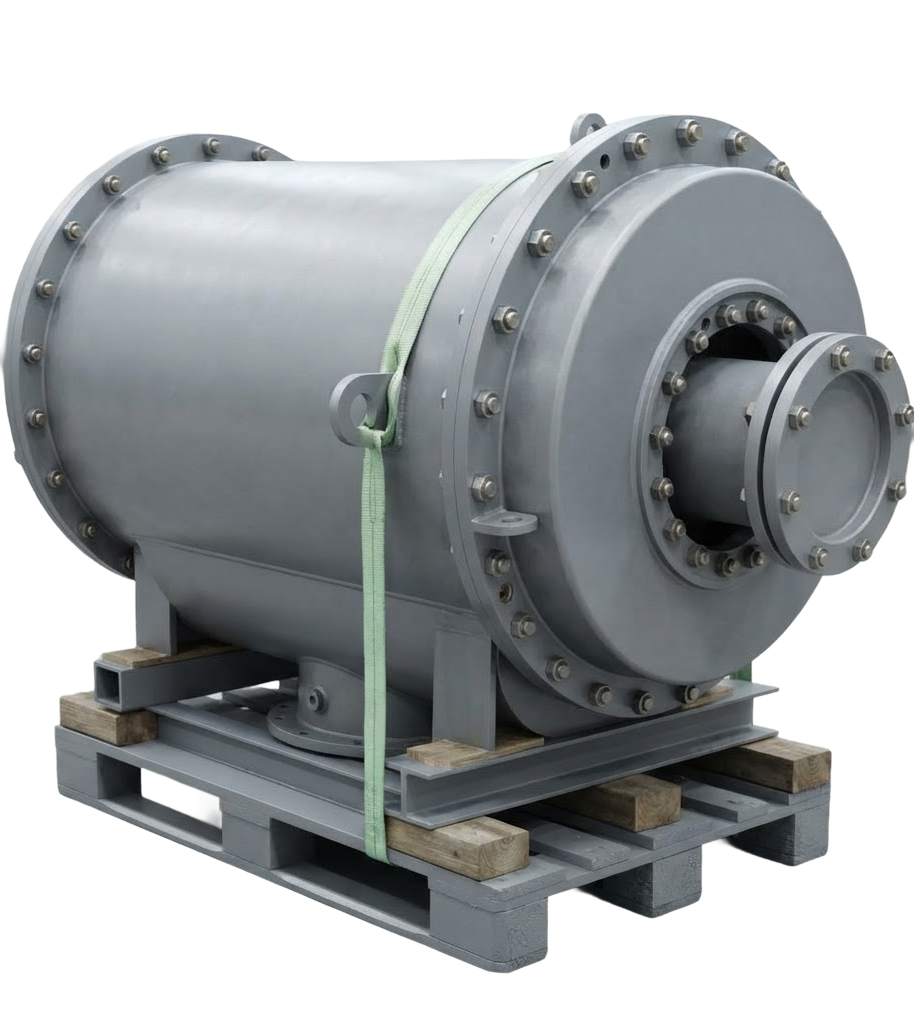

Холодильник промежуточный

Изготовление и поставка промышленного промежуточного холодильника с биметаллическими оребренными трубами для эффективного охлаждения сжатого воздуха

Биметаллические оребренные теплообменные трубы

Холодильник промежуточный

характеристики

описание

Опросный лист Запросить расчет

О проекте

Задачей проекта являлись разработка РКД, изготовление и поставка межступенчатого промежуточного холодильника для нужд промышленного предприятия.

Аппарат предназначен для высокоэффективного охлаждения сжатого компрессором воздуха водой перед его подачей на следующую ступень компрессии.

Ключевой вызов проекта заключался в обеспечении абсолютной герметичности оборудования при постоянной высокотемпературной нагрузке на входе — рабочая температура воздушной среды в межтрубном пространстве составляет 170 °C под давлением 0,25 МПа. В трубном пространстве циркулирует охлаждающая вода с температурой 40 °C под давлением 0,3 МПа. Аппарат требовалось строго адаптировать под стандарты ТР ТС 032/2013 и ГОСТ 34347-2017

Технические характеристики

Кожух, камеры, решетки, штуцеры сталь 3
Наименование рабочей среды межтрубное: воздух, трубное: вода
Температура среды рабочая, С межтрубное: 170, трубное: 40
Объем, м3 межтрубное: 0,24, трубное: 0,1
Расчетный (назначенный) срок службы аппарата, лет 15
Рабочее давление, МПа межтрубное: 0,25, трубное: 0,3
Количество ходов 1/1
Материальное исполнение кожух, камеры, решетки, штуцеры - сталь 3; теплообменные трубы - биметаллические оребренные D25x2-12Х18Н10Т (AISI 321)/Алюминий; прокладки - паронит (фланцы), резина

Описание

Решение:

Разработан и изготовлен кожухотрубчатый одноходовой теплообменный аппарат (количество ходов 1/1). Для достижения высокой плотности соединений класс точности сопряжения труб с трубными решетками выполнен по жесткому типу С1Р1-4, степень развальцовки составила 0,44 согласно ГОСТ Р 55601-2013. Это обеспечило наивысший 4-й класс герметичности соединений.

Выбор материала:

Кожух, распределительные камеры, трубные решетки и технологические штуцеры изготовлены из конструкционной углеродистой стали 3, что оптимально закрывает требования прочности под заданное давление компрессии и обеспечивает расчетный срок службы аппарата 15 лет.

Принцип работы и особенности:

Охлаждаемый горячий воздух (170 °C) подается в межтрубное пространство объемом 0,24 м³. Охлаждающая вода (40 °C) циркулирует внутри трубного пучка объемом 0,1 м³.
Ключевой конструктивной особенностью является применение биметаллических оребренных труб. Наличие внешнего алюминиевого оребрения на стальных трубах многократно увеличивает площадь поверхности теплообмена со стороны воздуха, компенсируя его низкую теплоотдачу по сравнению с водой, и обеспечивает резкое падение температуры газа между ступенями сжатия компрессора

Изготовлен в соответствии с требованиями:

ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия"
ГОСТ 31842-2012 "Нефтяная и газовая промышленность. Кожухотрубчатые теплообменники. Технические требования"
ТУ 3612-001-44795561-2022 "Аппараты теплообменные"
ТР ТС 010/2011 "О безопасности машин и оборудования"
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением.
Тип соединения труб с трубными решетками и класс точности соединения по ГОСТ Р 55601-2013 - С1Р1-4,
класс герметичности по ГОСТ Р 55601-2013 - 4.
Степень развальцовки по ГОСТ Р 55601-2013 - 0,44
