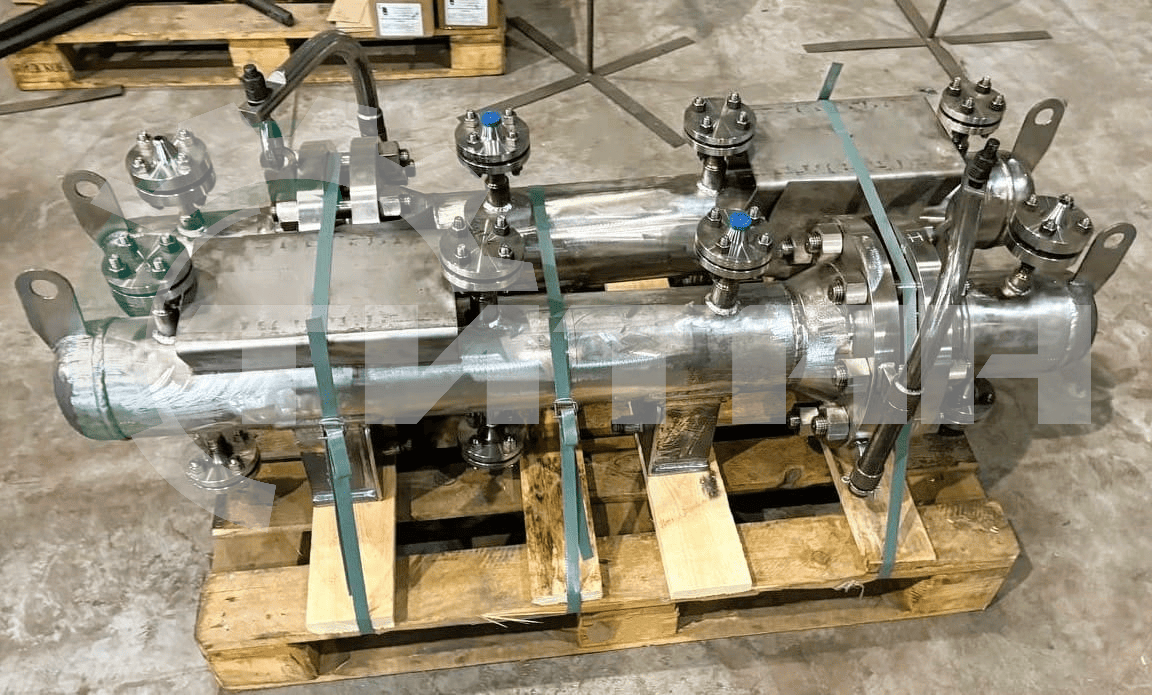

Газоохладитель 159ТУ-0,6М12/8-1-2-У
Оборудование из коррозионно-стойкой стали с U-образными трубами предназначено для эффективного и безопасного охлаждения атмосферного воздуха раствором этиленгликоля под избыточным давлением со сроком службы не менее 25 лет.
Аппараты изготовлены в соответствии с требованиями
- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- ГОСТ 31842-2012 "Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования";
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением";
- ТР ТС 010/2011 "О безопасности машин и оборудования";
- ТУ 3612-001-44795561-2022 "Аппараты теплообменные. Технические условия".
Контроль качества сварных швов в соответствии с требованиями ГОСТ 34347 и 0318.00.000 ККШ.
Поверхности сварных швов и околошовных зон, подлежащие контролю неразрушающими методами, соответствуют требованиям ОСТ 26-5-99, СТО 00220368-010-2007,
СТО 00220256-005-2005.
- ГОСТ 31842-2012 "Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования";
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением";
- ТР ТС 010/2011 "О безопасности машин и оборудования";
- ТУ 3612-001-44795561-2022 "Аппараты теплообменные. Технические условия".
Контроль качества сварных швов в соответствии с требованиями ГОСТ 34347 и 0318.00.000 ККШ.
Поверхности сварных швов и околошовных зон, подлежащие контролю неразрушающими методами, соответствуют требованиям ОСТ 26-5-99, СТО 00220368-010-2007,
СТО 00220256-005-2005.
Технические характеристики
- Кожух, камера, фланцы сталь 12Х18Н10Т (AISI-321)
- Теплообменные трубы сталь 12Х18Н10Т (AISI-321)
- Опоры сталь 09Г2С
- Характеристики рабочей среды этиленгликоль 60% / атмосферный воздух
- Рабочее давление трубное 0,6МПа
- Рабочее давление межтрубное 1,992 МПа
- Раcчетная температура стенки, °C 150
- Поверхность теплообмена, м² 2,7
- Расчетный (назначенный) срок службы аппарата, лет 25
