Фильтры сетчатые дренажные жидкостные (СДЖ)

Конструктивные особенности и подбор материалов

Аппарат спроектирован в виде вертикального разъемного цилиндрического сосуда. В качестве основного конструкционного материала корпуса выбрана низколегированная сталь марки 09Г2С. Применено быстросъемное байонетное соединение (или фланцевое) для оперативного доступа к внутренним узлам. Внутренний фильтрующий элемент выполнен в виде съемного стакана (корзины) из высоколегированной нержавеющей стали марок AISI 304 / 12Х18Н10Т. Конструктивная схема сосуда включает отбойник для гашения кинетической энергии входящего потока, технологические штуцеры, дренажный патрубок для слива остатка среды, а также отборные устройства для установки дифференциального манометра.

Технологический цикл

Весь цикл изготовления реализован на мощностях завода ТПП «Титан» в Пензе:

1. Разработка РКД силами собственного КБ.
2. Заготовительное производство и мехобработка: Раскрой листового проката, изготовление заготовок.
3. Сборочно-сварочные операции: Высокоточная сварка корпуса и внутренних отбойников.
4. Контроль качества: Испытания на избыточное давление и контроль качества сварных швов методами капиллярной дефектоскопии и ультразвукового контроля (УЗК) в аттестованной лаборатории завода. Поверхность аппарата обработана защитной грунт-эмалью, подготовка к консервации проведена по ГОСТ 9.014-78.

Результат для заказчика

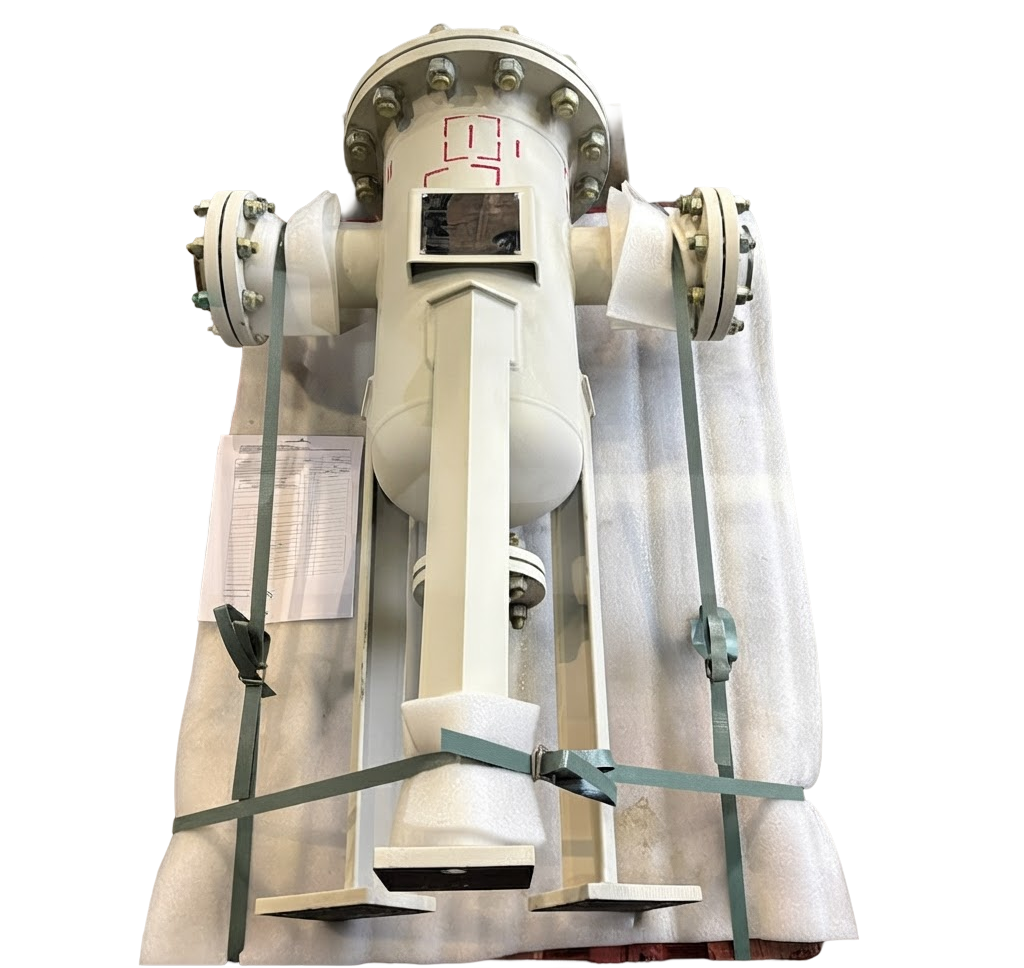

Заказчику поставлен готовый к интеграции промышленный фильтр СДЖ DN100 в комплекте с ЗИП. Оборудование полностью соответствует требованиям ГОСТ 34347-2017 и ТР ТС 032/2013 («О безопасности оборудования, работающего под избыточным давлением»), что подтверждено заводской маркировкой. Внедрение регенерируемого фильтрующего элемента с возможностью пропарки и промывки водой обеспечило защиту ключевых узлов технологической цепочки, снизило износ насосов и минимизировало риски аварийной остановки магистральных линий. Назначенный расчетный срок службы аппарата составляет не менее 20 лет.

Рассчитать стоимость оборудования

Отправьте ТЗ или чертежи на расчет стоимости фильтров СДЖ — подготовим технико-коммерческое предложение (ТКП) за 24 часа.

Фильтры СДЖ: надёжная защита оборудования нефтеперерабатывающих предприятий

Фильтры сетчатые дренажные жидкостные (СДЖ) – это важный барьер, предотвращающий дорогостоящие ремонты и внеплановые остановки производства.

Назначение и сфера применения

Фильтры СДЖ предназначены для:

• очистки перекачиваемых жидкостей от механических твёрдых загрязнений;
• защиты насосов, теплообменников и арматуры от повреждений;
• удаления окалины, глины, парафино‑смолистых отложений и посторонних предметов.

Типичные сферы применения:

• магистральные нефтепроводы (НПС);
• нефтеперерабатывающие и нефтехимические производства;
• газовые и нефтяные промысла;
• технологические линии с перекачкой агрессивных и нейтральных жидкостей.

Конструктивные особенности

Фильтр СДЖ — это вертикально ориентированный разъёмный цилиндрический сосуд со следующим набором элементов:

• корпус с технологическими и вспомогательными штуцерами;
• регенерируемый металлический фильтрующий элемент (размер ячеек — от 20 до 200 мкм);
• фланцевое или байонетное соединение для доступа к фильтрующему элементу;
• отборные устройства для дифференциального манометра (контроль перепада давления);
• предохранительное устройство от избыточного давления;
• дренажный патрубок для слива остатка среды при обслуживании.

Принцип работы

Загрязнённая жидкость поступает через входной штуцер.
На отбойнике оседает основная масса крупных частиц (за счёт снижения кинетической энергии потока).
Остаточные загрязнения задерживаются на фильтрующем элементе.
Очищенная жидкость выходит через выходной штуцер в систему.

Ключевые технические характеристики

Номинальное давление: до 35 МПа (350 атм).
Рабочая температура: от −70 °C до +200 °C.
Производительность: без ограничений (подбирается под задачу).
Размер удерживаемых частиц: 20–200 мкм (в зависимости от сетки).
Материалы корпуса: ст20, 09Г2С, 20ЮЧ, 12Х18Н10Т.
Климатическое исполнение: У, ХЛ, УХЛ (по ГОСТ 15150).
Срок службы: не менее 20 лет.

Преимущества для эксплуатационников

Простота обслуживания. Быстрый доступ к фильтрующему элементу через фланцевое/байонетное соединение.
Регенерация элемента. Возможность очистки водой под давлением с пропаркой (без замены).
Контроль состояния. Дифференциальный манометр сигнализирует о засорении.
Надежность. Минимальное гидравлическое сопротивление и устойчивость к сероводородным средам.
Гибкость комплектации. Опции: обогрев, КИП, запорная арматура, автоматизация.

Рекомендации по эксплуатации

Монтаж: только на горизонтальном участке трубопровода в вертикальном положении (стрелка на корпусе — по направлению потока).
Контроль перепада давления: регулярная проверка дифференциальным манометром.
Очистка элемента: при достижении предельного перепада (согласно паспорту).
Периодичность ТО: определяется степенью загрязнённости среды (рекомендуется не реже 1 раза в 6 месяцев).
Замена элемента: при механических повреждениях или невосстанавливаемом засорении.

Как выбрать фильтр СДЖ под задачу?

При заказе укажите:

• параметры трубопровода (D, давление, температура);
• состав и вязкость рабочей среды;
• максимальный размер допустимых частиц на выходе;
• климатические условия площадки;
• требования к автоматизации (КИП, обогрев и т. д.).

Итог: фильтр СДЖ — это не расходник, а инвестиция в бесперебойную работу оборудования. Грамотный подбор и соблюдение регламента ТО сокращают аварийность и продлевают ресурс ключевых узлов технологической цепочки.
